Y311-660-W/R 远程IO模块规格书 ​

Y311-660-WY311-660-R
Y311-660-WY311-660-R

目录 ​

  1. 概述
  2. 订购信息
  3. 主要特性
  4. 技术规格
  5. 接口与引脚说明
  6. 机械与环境
  7. 安装与接线
  8. 重要说明

1. 概述 ​

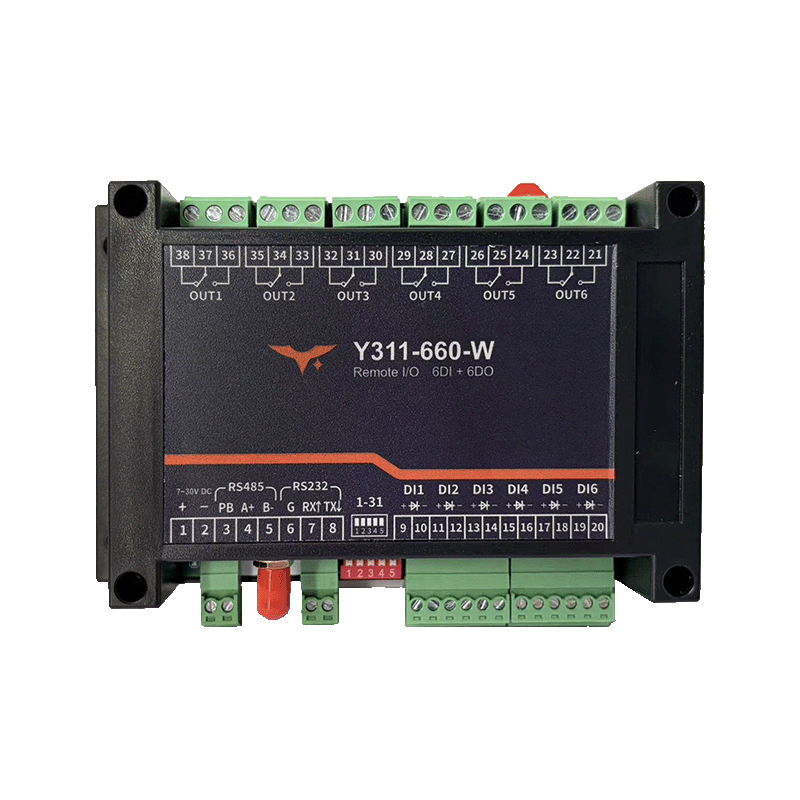

Y311-660 为 6DI + 6DO 远程 I/O 模块，提供 W 与 R 两种联网型号。

型号DIDO联网方式典型场景
Y311-660-W662.4 GHz WiFi（AP/STA）远程泵阀、照明、配电状态回传
Y311-660-R6610/100M RJ45 Ethernet远程泵阀、照明、配电状态回传

两者共享相同 I/O 规格和控制逻辑，仅联网接口不同。

2. 订购信息 ​

text
Y311 - 6 6 0 - W / R
W：WiFi
R：RJ45 Ethernet
SKU描述联网方式供电
Y311-660-W6DI + 6DO，WiFi 远程IO2.4 GHz WiFi AP/STADC 7~40 V
Y311-660-R6DI + 6DO，以太网远程IO10/100M RJ45DC 7~40 V

3. 主要特性 ​

  1. 6DI + 6DO：适合中等点位远程采控。
  2. 双型号联网：同点位提供 WiFi 型和以太网型。
  3. 标准 Modbus 控制：便于接入上位机、网关和 SCADA。
  4. 宽压供电：支持 DC 7~40 V。
  5. 本地联动能力：支持闪开/闪断与基础联动逻辑。

4. 技术规格 ​

参数Y311-660-WY311-660-R
网络接口2.4 GHz WiFi1 × RJ45，10/100 Mbps
默认管理地址192.168.16.254192.168.1.7
默认端口60000（AP）/ 10000（TCP）10000
波特率2400 / 4800 / 9600 / 19200 / 38400 bps同左
设备地址0~2550~255
DI6 路干/湿接点同左
DO6 路 10 A 继电器同左
供电DC 7~40 V同左

5. 接口与引脚说明 ​

接口Y311-660-WY311-660-R
WiFi 天线标配无
RJ45无标配
COM+ / COM- / DI1~DI6标配标配
CH1~CH6 继电器标配标配
DIP / RESET标配标配

6. 机械与环境 ​

参数规格
尺寸145 × 94 × 41 mm
工作温度-40 ℃ ~ +85 ℃
安装DIN 导轨或面板安装

7. 安装与接线 ​

  1. 连接电源。
  2. -W 型配置 WiFi；-R 型配置 RJ45 网络。
  3. 接入 DI 和 DO。
  4. 根据技术手册进行地址和寄存器调试。

8. 重要说明 ​

  1. Y311-660-W 与 Y311-660-R 是两个独立型号。
  2. 文档中的 WR 旧写法仅表示“W/R 合并说明”，不再作为型号名称使用。
