Y301 MiniLink Series 使用说明书
适用型号：Y301-110、Y301-200、Y301-020。
产品介绍
MiniLink Series 是紧凑型 I/O 模块，用于少量开关量采集和继电器控制。通过 RS485 接入上位机，使用 Modbus-RTU 协议，适合控制柜空间有限或仅需少量 I/O 的场景。
主要特点：
- RS485 标准通信；RS232 / TTL 可按型号选配
- DC 5~36V 供电
- DI 支持干接点和湿接点
- DO 继电器输出，可控制阀门、灯具、报警器等
- DIN 导轨或螺丝安装
选型说明
| 产品图 | 型号 | DI | DO | 推荐用途 |
|---|---|---|---|---|
 | Y301-110 | 1 | 1 | 1 个开关量采集 + 1 个设备控制 |
 | Y301-200 | 2 | 0 | 2 路开关量状态采集 |
 | Y301-020 | 0 | 2 | 2 路继电器控制 |
默认参数
| 参数 | 默认值 |
|---|---|
| 通信协议 | Modbus-RTU |
| 设备地址 | 1 |
| 波特率 | 9600 bps |
| 数据位 | 8 |
| 停止位 | 1 |
| 校验位 | 无 |
| 供电电压 | DC 5~36V |
注意： 同一 RS485 总线上每台设备地址必须唯一。修改地址或波特率后需重启生效。通信失败时，请检查地址、波特率、A/B 线极性和 GND 连接。
硬件接口
| 接口区域 | Y301-110 | Y301-200 | Y301-020 |
|---|---|---|---|
| 电源 | V+、V- | V+、V- | V+、V- |
| 通信 | A、B、GND | A、B、GND | A、B、GND |
| DI 输入 | DI1、DICOM | DI1~DI2、DICOM | 无 |
| DO 输出 | COM1、NO1、NC1 | 无 | COM1~COM2、NO1~NO2、NC1~NC2 |
| 重载按键 | Reload / Reset | Reload / Reset | Reload / Reset |
DO 端子含义：
COM：公共端NO：常开端（继电器动作后闭合）NC：常闭端（继电器动作后断开）
接线注意事项：
- 接线前请先断电
- 通信线建议使用屏蔽双绞线；RS485 总线较长时在两端加 120Ω 终端电阻
- 控制感性负载时，建议增加续流二极管、RC 吸收或浪涌保护
- 继电器触点额定容量：AC 125V / 0.5A 或 DC 30V / 2A
DI 接线示意图
适用型号：Y301-110、Y301-200。
DI 用于采集开关、传感器、按钮等信号。

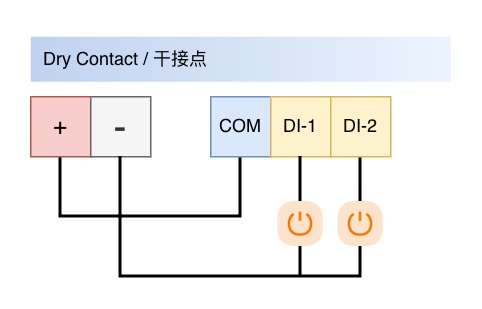

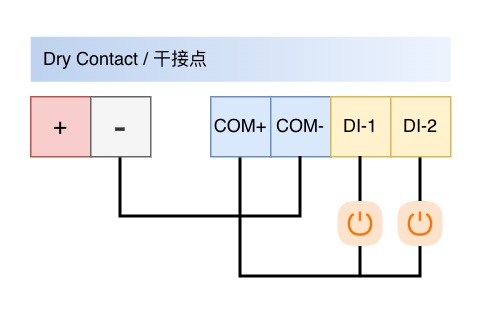

干接点输入
 |  |
|---|

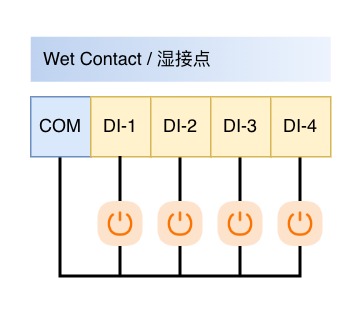

湿接点输入
接线说明：
- 干接点：开关或无源触点接在 DI 与公共端之间
- 湿接点：DC 5~36V 有源信号接 DI，公共参考接 DICOM / GND
- DI 仅采集信号，不对外供电

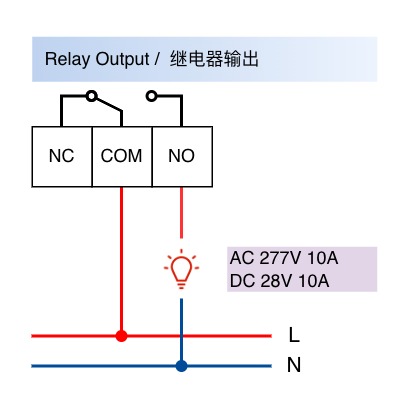

DO 接线示意图
适用型号：Y301-110、Y301-020。
DO 为继电器触点输出，用于控制阀门、灯具、报警器、小型执行器等。
常规负载
接线说明：
- 继电器触点不输出电压，需外接负载电源
- 常规方式：负载电源火线或正极串接
COM与NO - 需要默认导通的场景可使用
COM与NC - 控制交流高压负载时，应由具备资质的人员接线，并做好绝缘和保险保护
常见使用场景
| 场景 | 推荐型号 | 说明 |
|---|---|---|
| 门磁、按钮、液位开关状态采集 | Y301-200 | 两路数字量输入 |
| 报警灯、蜂鸣器、阀门控制 | Y301-020 | 两路继电器输出 |
| 设备运行状态采集 + 远程启停 | Y301-110 | 一路输入配一路输出 |
- 制造商：湖南研几科技有限公司
- 邮箱：hi@yengear.com
- 网站：www.yengear.cn
