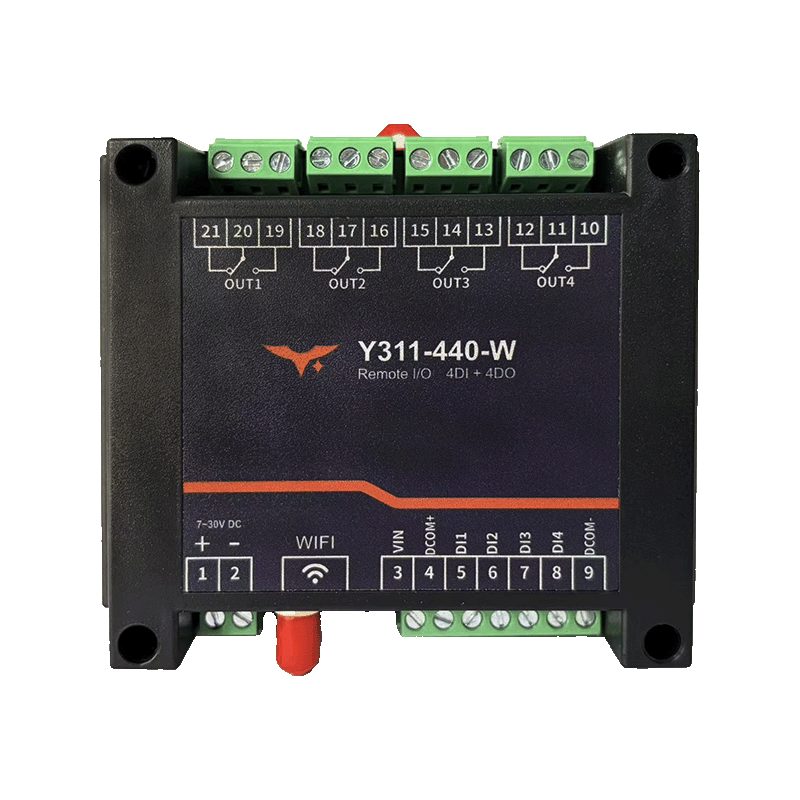

Y311-440-W/R 远程IO模块规格书
| Y311-440-W | Y311-440-R |
|---|---|
 |  |
目录
1. 概述
Y311-440 为 4DI + 4DO 远程 I/O 模块，提供两种联网型号：
Y311-440-W：WiFi 版本Y311-440-R：RJ45 Ethernet 版本
两者共享相同的 DI/DO 点位、继电器能力、联动逻辑与 Modbus 映射；主要差异仅在联网接口与默认网络参数。
| 型号 | DI | DO | 联网方式 | 典型场景 |
|---|---|---|---|---|
| Y311-440-W | 4 | 4 | 2.4 GHz WiFi（AP/STA） | 远程水泵/阀门控制、配电状态监测、楼宇照明联动 |
| Y311-440-R | 4 | 4 | 10/100M RJ45 Ethernet | 远程水泵/阀门控制、配电状态监测、楼宇照明联动 |
2. 订购信息
2.1 型号命名
text
Y311 - 4 4 0 - W / R
│ │ └────── W：WiFi；R：RJ45 Ethernet
│ └───────── 440：4×DI / 4×DO / 0×AI
└────────────────── Y311：远程IO模块系列2.2 SKU 与联网能力
| SKU | 描述 | 联网方式 | 接口 | 供电 |
|---|---|---|---|---|
| Y311-440-W | 4DI + 4DO，WiFi 远程IO | 2.4 GHz WiFi AP/STA | 电源端子、WiFi 天线、COM/DI、继电器端子、DIP、RESET | DC 7~40 V |
| Y311-440-R | 4DI + 4DO，以太网远程IO | 10/100M RJ45，静态 IP / DHCP | 电源端子、RJ45、COM/DI、继电器端子、DIP、RESET | DC 7~40 V |
3. 主要特性
- 4DI + 4DO：4 路光耦输入与 4 路继电器输出，适合基础采集与执行。
- W / R 双型号：同一点位提供 WiFi 与 RJ45 Ethernet 两种联网版本。
- 标准控制逻辑：支持状态采集、继电器输出、闪开/闪断和联动逻辑。
- 工业宽压供电：DC 7~40 V，适合机柜和现场端部署。
- 远程配置与运维：可接入上位机、网关和标准 Modbus 调试工具。
4. 技术规格
4.1 联网与通信
| 参数 | Y311-440-W | Y311-440-R |
|---|---|---|
| 网络接口 | 2.4 GHz WiFi | 1 × RJ45，10/100 Mbps |
| 网络模式 | AP / STA | 静态 IP / DHCP |
| 默认管理地址 | 192.168.16.254 | 192.168.1.7 |
| 默认端口 | 60000（AP）/ 10000（TCP） | 10000 |
| 设备地址 | 0~255 | 0~255 |
| 波特率 | 2400 / 4800 / 9600 / 19200 / 38400 bps | 同左 |
4.2 数字输入（DI）
| 项目 | 规格 |
|---|---|
| 通道数 | 4 路 |
| 模式 | 干接点 / 湿接点 |
| 去抖 | 5~255 ms 可调 |
4.3 数字输出（DO）
| 项目 | 规格 |
|---|---|
| 通道数 | 4 路继电器 |
| 触点容量 | 10 A @ 30 VDC / 10 A @ 250 VAC |
| 响应时间 | 吸合 <10 ms，释放 <5 ms |
4.4 电气与系统
| 参数 | 规格 |
|---|---|
| 供电范围 | DC 7~40 V |
| 指示灯 | PWR、DO1~DO4 |
| RESET | 支持 |
5. 接口与引脚说明
| 接口 | Y311-440-W | Y311-440-R |
|---|---|---|
| WiFi 天线 | 标配 | 无 |
| RJ45 | 无 | 标配 |
| COM+ / COM- / DI1~DI4 | 标配 | 标配 |
| CH1~CH4 继电器 | 标配 | 标配 |
| DIP / RESET | 标配 | 标配 |
6. 机械与环境
| 参数 | 规格 |
|---|---|
| 尺寸 | 115 × 95 × 41 mm |
| 安装 | DIN 导轨或面板安装 |
| 工作温度 | -40 ℃ ~ +85 ℃ |
| 湿度 | 5% ~ 95% RH，无凝露 |
7. 安装与接线
- 接入 DC 7~40 V 电源。
-W型连接 WiFi；-R型接入 RJ45 网络。- 连接 DI 和 DO 端子。
- 设置设备地址与网络参数后，进行 Modbus 调试。
8. 重要说明
Y311-440-W与Y311-440-R为两个独立型号，不是同一设备同时支持 WiFi 和 RJ45。- 若项目要求有线网络，请直接选
-R；若要求无线接入，请选-W。 - 负载超过继电器额定值时，应外接接触器或固态继电器。
- 制造商：湖南研几科技有限公司
- 地址：中国湖南省长沙市雨花区迎新路复地星光天地1栋21014室
- 邮箱：hi@yengear.com
- 网站：www.yengear.cn
