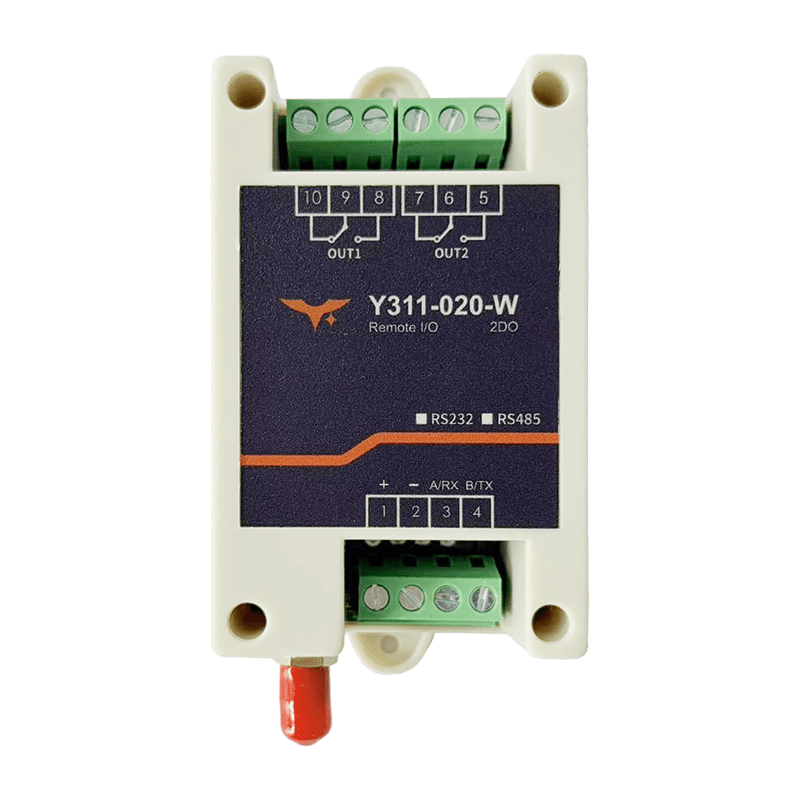

Y311-020-W/R 远程IO模块规格书 ​

Y311-020-WY311-020-R
Y311-020-WY311-020-R

目录 ​

  1. 概述
  2. 订购信息
  3. 主要特性
  4. 技术规格
  5. 接口与引脚说明
  6. 机械与环境
  7. 安装与接线
  8. 重要说明

1. 概述 ​

Y311-020 提供两种联网型号：

  • Y311-020-W：WiFi 版本
  • Y311-020-R：RJ45 Ethernet 版本

两者均为 2 路独立 10 A 继电器远程控制模块，适用于双路照明、泵阀控制、远程复位和简单互锁场景。差异主要在于联网接口和默认网络参数。

型号DIDO联网方式典型场景
Y311-020-W02 × 10 A 继电器2.4 GHz WiFi（AP/STA）双路照明、泵阀、声光报警与复位
Y311-020-R02 × 10 A 继电器10/100M RJ45 Ethernet双路照明、泵阀、声光报警与复位

2. 订购信息 ​

2.1 型号命名 ​

text
Y311 - 0 2 0 - W / R
 │        │ └────── W：WiFi；R：RJ45 Ethernet
 │        └───────── 020：0×DI / 2×DO / 0×AI
 └────────────────── Y311：远程IO模块系列

2.2 SKU 与联网能力 ​

SKU描述联网方式接口供电
Y311-020-W0DI + 2DO，WiFi 远程继电器2.4 GHz WiFi AP/STA电源端子、WiFi 天线、两组继电器端子、RESETDC 7~40 V
Y311-020-R0DI + 2DO，以太网远程继电器10/100M RJ45，静态 IP / DHCP电源端子、RJ45、两组继电器端子、RESETDC 7~40 V

2.3 标准包装 ​

  • Y311-020-W 或 Y311-020-R 主机 ×1
  • 可插拔端子 ×1
  • 快速入门卡与质保卡各 1 份

3. 主要特性 ​

  1. 双路 10 A 输出：两路继电器可分别控制不同负载。
  2. 同点位双型号：同一 I/O 点位同时提供 -W 与 -R 两个联网版本。
  3. 工业宽压供电：DC 7~40 V 输入，带反接保护和硬件 Watchdog。
  4. 闪开/闪断控制：适用于短时通电、远程复位和脉冲控制。
  5. 标准寄存器访问：适合接入云平台、SCADA 和通用 Modbus 工具。
  6. 紧凑结构：适用于边缘机柜、小型配电箱和末端控制盒。

4. 技术规格 ​

4.1 联网与通信 ​

参数Y311-020-WY311-020-R
网络接口2.4 GHz WiFi1 × RJ45，10/100 Mbps
网络模式AP / STA静态 IP / DHCP
默认管理地址192.168.16.254192.168.1.7
默认端口60000（AP）/ 10000（TCP）10000
协议Modbus、TCP ServerModbus、TCP Server
波特率2400 / 4800 / 9600 / 19200 / 38400 bps2400 / 4800 / 9600 / 19200 / 38400 bps
设备地址0~255，支持广播 0xFE0~255，支持广播 0xFE

4.2 数字输出（DO） ​

项目规格
通道数2 路继电器
触点容量10 A @ 30 VDC / 10 A @ 250 VAC
响应时间吸合 <10 ms，释放 <5 ms
控制模式手动、闪开、闪断、全开/全关、定时

4.3 电气与系统 ​

参数规格
供电范围DC 7~40 V
功耗待机 <2.5 W；两路吸合 <5 W
指示灯PWR、DO1、DO2
RESET长按恢复默认网络参数

5. 接口与引脚说明 ​

5.1 接口定义 ​

接口Y311-020-WY311-020-R
V+ / V-DC 7~40 V 电源输入DC 7~40 V 电源输入
WiFi 天线标配无
RJ45无标配
COM / NO (DO1)标配标配
COM / NO (DO2)标配标配
RESET标配标配

5.2 LED 指示 ​

LED状态说明
PWR常亮 / 闪烁常亮=供电；闪烁=通信活动
DO1常亮继电器 1 吸合
DO2常亮继电器 2 吸合

6. 机械与环境 ​

参数规格
尺寸97 × 50 × 32 mm
重量约 185 g
外壳阻燃 ABS，IP20
工作温度-40 ℃ ~ +85 ℃
湿度5% ~ 95% RH，无凝露

7. 安装与接线 ​

  1. 接入 DC 7~40 V 电源，并确认 PWR 指示正常。
  2. -W 型连接 WiFi；-R 型接入 RJ45 网络。
  3. 按负载回路接入两组继电器输出。
  4. 设置设备地址和网络参数后，使用 Modbus 指令验证控制。

8. 重要说明 ​

  1. Y311-020-W 与 Y311-020-R 是两个独立型号，不是同一台设备同时支持 WiFi 和 RJ45。
  2. 若需要 DI 采集，请选用 Y311-440/660/880 系列。
  3. 感性负载应增加 RC 抑制器、TVS 或续流二极管。
  4. 上线前建议修改默认网络参数与访问口令。
  • 制造商：湖南研几科技有限公司
  • 地址：中国湖南省长沙市雨花区迎新路复地星光天地1栋21014室
  • 邮箱：hi@yengear.com
  • 网站：www.yengear.cn
