Y311-010-W/R 远程IO模块规格书 ​

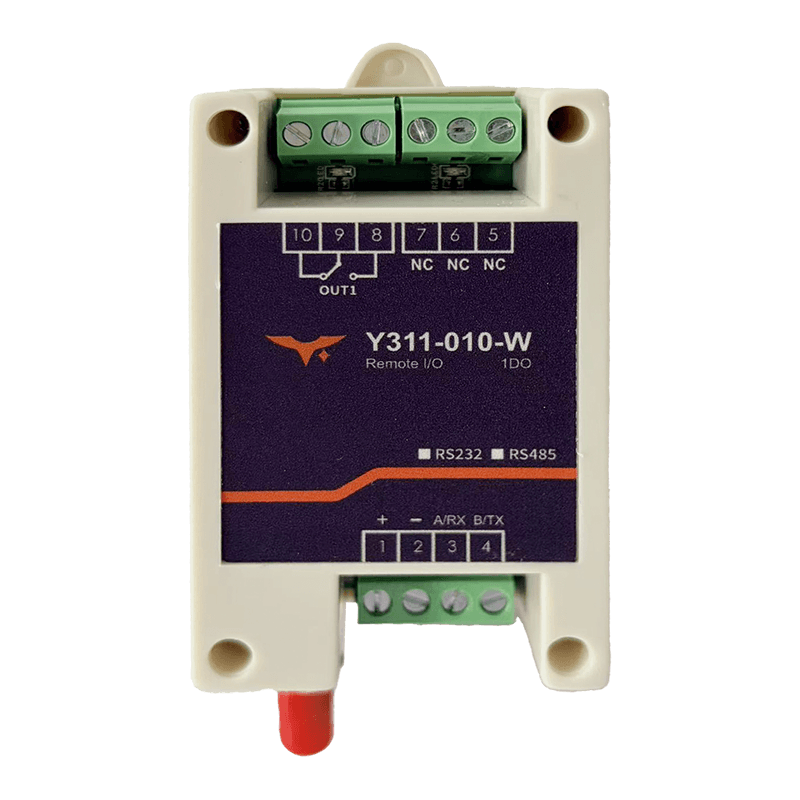

Y311-010-WY311-010-R
Y311-010-WY311-010-R

目录 ​

  1. 概述
  2. 订购信息
  3. 主要特性
  4. 技术规格
  5. 接口与引脚说明
  6. 机械与环境
  7. 安装与接线
  8. 重要说明

1. 概述 ​

Y311-010 提供同一点位的两种联网型号：

  • Y311-010-W：WiFi 版本，适合无线部署与移动调试
  • Y311-010-R：RJ45 Ethernet 版本，适合固定网络与集中管理

两者均为单路 10 A 继电器远程控制模块，主要差异在于联网接口和默认网络参数；继电器能力、供电范围与控制逻辑保持一致。

型号DIDO联网方式典型场景
Y311-010-W01 × 10 A 继电器2.4 GHz WiFi（AP/STA）单路照明、水泵、声光报警、远程复位
Y311-010-R01 × 10 A 继电器10/100M RJ45 Ethernet单路照明、水泵、声光报警、远程复位

2. 订购信息 ​

2.1 型号命名 ​

text
Y311 - 0 1 0 - W / R
 │        │ └────── W：WiFi；R：RJ45 Ethernet
 │        └───────── 010：0×DI / 1×DO / 0×AI
 └────────────────── Y311：远程IO模块系列

2.2 SKU 与联网能力 ​

SKU描述联网方式接口供电
Y311-010-W0DI + 1DO，WiFi 远程继电器2.4 GHz WiFi AP/STA电源端子、WiFi 天线、继电器端子、RESETDC 7~40 V
Y311-010-R0DI + 1DO，以太网远程继电器10/100M RJ45，静态 IP / DHCP电源端子、RJ45、继电器端子、RESETDC 7~40 V

2.3 标准包装 ​

  • Y311-010-W 或 Y311-010-R 主机 ×1
  • 可插拔端子 ×1
  • 快速入门卡与质保卡各 1 份

W 型号默认带 2.4 GHz 天线；R 型号默认带网口接入说明。

3. 主要特性 ​

  1. 单路 10 A 继电器：适合照明、电磁阀、风机、复位回路等中小功率负载。
  2. 同点位双联网型号：同一控制硬件同时提供 -W 与 -R 两种联网版本，便于按现场条件选型。
  3. 工业宽压供电：DC 7~40 V 输入，带反接保护与硬件 Watchdog。
  4. 闪开/闪断控制：适合远程复位、短时通电和点动场景。
  5. Modbus 控制兼容：支持标准寄存器读写，便于接入云平台、SCADA 和调试工具。
  6. 紧凑安装：97 × 50 × 32 mm，适合端子盒、小型配电箱或边缘机柜。

4. 技术规格 ​

4.1 联网与通信 ​

参数Y311-010-WY311-010-R
网络接口2.4 GHz WiFi1 × RJ45，10/100 Mbps
网络模式AP / STA静态 IP / DHCP
默认管理地址192.168.16.254192.168.1.7
默认端口60000（AP）/ 10000（TCP）10000
协议Modbus、TCP ServerModbus、TCP Server
波特率2400 / 4800 / 9600 / 19200 / 38400 bps2400 / 4800 / 9600 / 19200 / 38400 bps
设备地址0~255，支持广播 0xFE0~255，支持广播 0xFE

4.2 数字输出（DO） ​

项目规格
通道数1 路继电器
触点容量10 A @ 30 VDC / 10 A @ 250 VAC
响应时间吸合 <10 ms，释放 <5 ms
控制模式手动、闪开、闪断、定时

4.3 电气与系统 ​

参数规格
供电范围DC 7~40 V
功耗待机 < 2 W；继电器吸合 < 3.5 W
指示灯PWR、DO1
RESET长按恢复默认网络参数

5. 接口与引脚说明 ​

5.1 接口定义 ​

接口Y311-010-WY311-010-R
V+ / V-DC 7~40 V 电源输入DC 7~40 V 电源输入
WiFi 天线标配无
RJ45无标配
COM / NO第一路继电器输出第一路继电器输出
RESET标配标配

5.2 LED 指示 ​

LED状态说明
PWR常亮 / 闪烁常亮=供电；闪烁=通信活动
DO1常亮继电器吸合

6. 机械与环境 ​

参数规格
尺寸97 × 50 × 32 mm
重量约 180 g
外壳阻燃 ABS，IP20
工作温度-40 ℃ ~ +85 ℃
湿度5% ~ 95% RH，无凝露

7. 安装与接线 ​

  1. 接入 DC 7~40 V 电源，并确认 PWR 指示正常。
  2. -W 型连接 WiFi；-R 型连接 RJ45 网络。
  3. 将负载接入 COM / NO 继电器端子。
  4. 使用对应调试工具设置设备地址、网络参数和控制方式。
  5. 通过技术手册中的 Modbus 指令验证控制。

8. 重要说明 ​

  1. Y311-010-W 与 Y311-010-R 为两个独立型号，不是同一台设备同时支持 WiFi 和 RJ45。
  2. 若需要双路继电器，请选用 Y311-020-W 或 Y311-020-R。
  3. 感性负载建议外加 RC 抑制器或 TVS，避免触点拉弧。
  4. 部署前建议修改默认网络参数与访问口令。
  • 制造商：湖南研几科技有限公司
  • 地址：中国湖南省长沙市雨花区迎新路复地星光天地1栋21014室
  • 邮箱：hi@yengear.com
  • 网站：www.yengear.cn
