Y412-22/44/88-L 无线同步开关规格书 ​

Y412-22-L（2路）Y412-44-L（4路）Y412-88-L（8路）
Y412-22-LY412-44-LY412-88-L

目录 ​

  1. 概述
  2. 订购信息
  3. 主要特性
  4. 技术规格
  5. 接口与指示说明
  6. 机械与环境
  7. 安装与接线
  8. 重要说明

1. 概述 ​

Y412 系列是 LoRa 无线同步开关，支持 DI 输入采集和继电器 DO 输出同步控制。产品以“少配置、开箱可用”为设计目标，适合替代跨区域控制布线。

  • Y412-22-L：2DI/2DO
  • Y412-44-L：4DI/4DO
  • Y412-88-L：8DI/8DO

支持主从模式、双向跟随/单向反馈、点动/自锁，典型用于泵阀联动、照明联控、远程启停等场景。

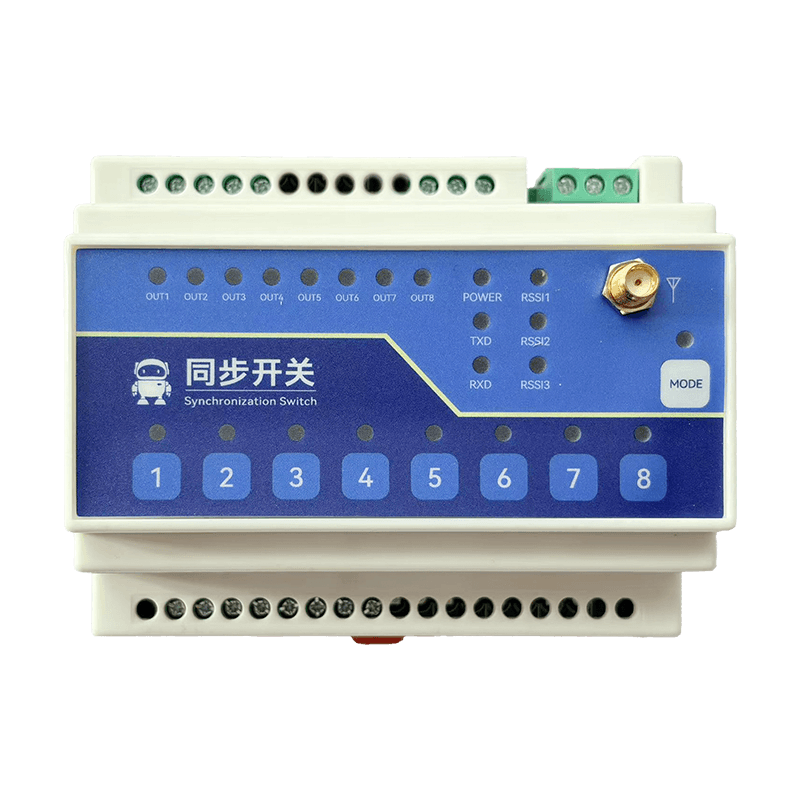

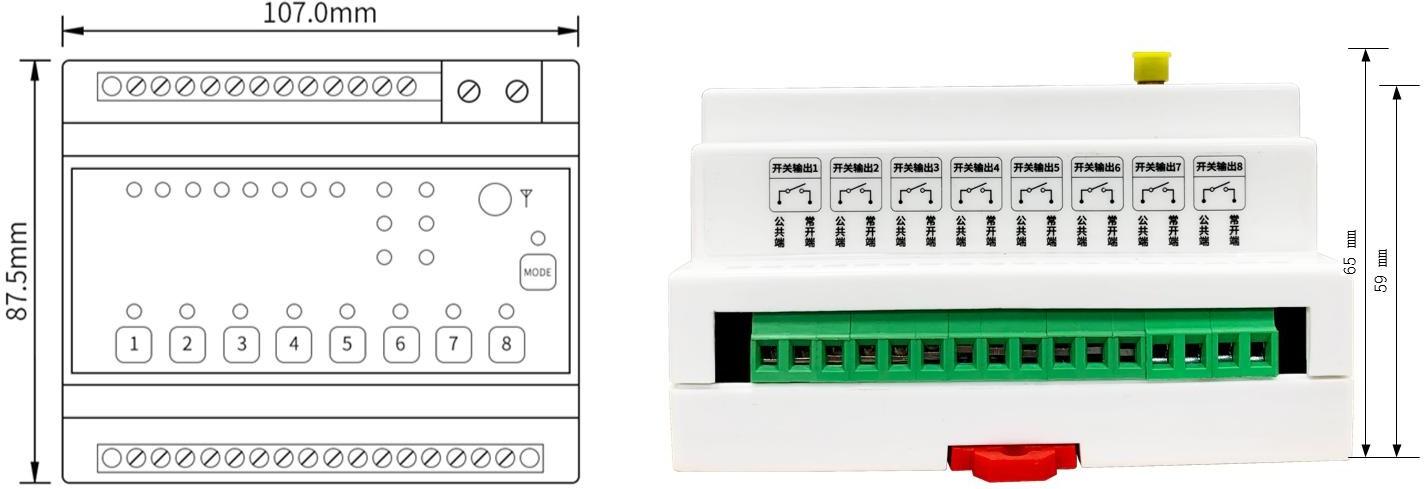

Y412 外观与尺寸

2. 订购信息 ​

型号命名 ​

text
Y412-XX-L
  │   │  └── L: LoRa 无线通信
  │   └───── XX: 通道数（22/44/88）
  └───────── Y412: 无线同步开关系列

子型号对照 ​

型号DI路数DO路数说明
Y412-22-L22双通道同步开关
Y412-44-L44四通道同步开关
Y412-88-L88八通道同步开关

3. 主要特性 ​

  1. 2/4/8路可选：同系列统一硬件逻辑，按通道数选型。
  2. 远距离无线：LoRa 调制，开阔环境最远可达 10km（视天线/环境）。
  3. 低配置上手：默认拨码即可运行，现场通常只需设置信道与模式。
  4. 多种工作模式：主从、单向反馈/双向跟随、点动/自锁。
  5. 本地按键控制：每路有本地按键，便于现场调试与应急操作。
  6. 干接点/NPN输入：兼容按钮、继电器触点与常见传感器输出。
  7. A型继电器输出：触点容量 7A@250VAC 或 7A@30VDC。
  8. 导轨安装：标准 35mm DIN 导轨，适合电控柜部署。

4. 技术规格 ​

无线参数 ​

参数规格
工作频段410.125 ~ 493.125 MHz（ISM）
发射功率30 dBm（最大约 1W）
接收灵敏度-148 dBm @ 2.4 Kbps
最远距离10 km（空旷环境、5dBi天线、高度2m）
信道数32（拨码1~5设置）
空速模式距离优先（默认）/ 均衡 / 响应优先
天线接口SMA（外螺内孔）

电气参数 ​

参数规格
供电（DC版）8 ~ 28V DC
供电（AC版）85 ~ 265V AC
平均耗流70mA @ 12VDC
发射耗流290mA @ 12VDC
单路继电器耗流15mA @ 12VDC
DI输入类型干接点 / NPN
DO输出类型A型继电器（常开+公共端）
继电器触点容量7A 30VDC / 7A 250VAC

5. 接口与指示说明 ​

端口说明（系列通用） ​

  • DI：开关量输入端（2/4/8 路，按型号不同）
  • COM：输入公共端
  • DO COM：继电器公共端
  • DO NO：继电器常开端
  • RS485 A/B/G：配置与调试接口
  • 电源端：
    • DC版：V+ / V- / PE
    • AC版：L / N / PE

指示灯说明 ​

指示灯颜色含义
OUT1~OUT8红各路继电器输出状态
POWER绿电源状态
TXD / RXD绿无线收发状态
RSSI1~RSSI3绿信号强度等级
MODE蓝模式/加密相关状态

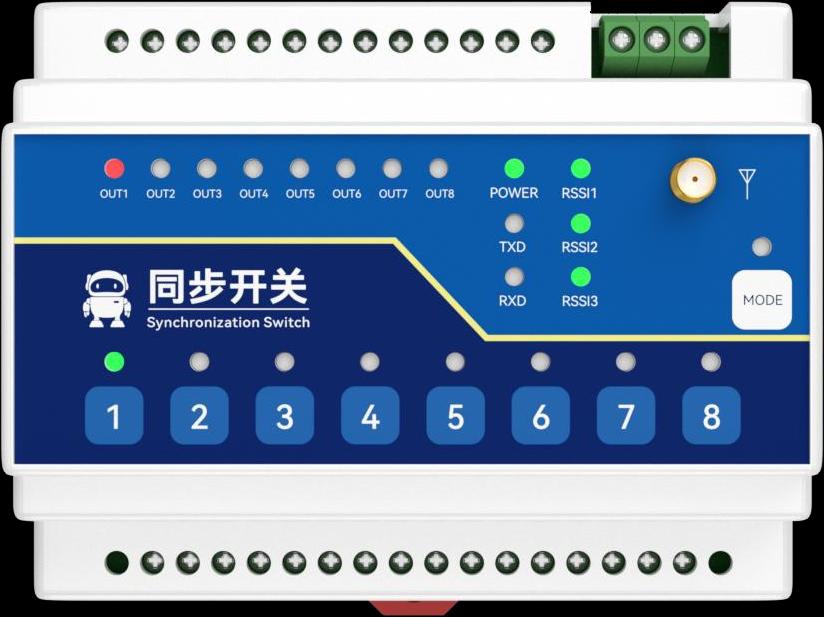

Y412 面板与指示灯

6. 机械与环境 ​

机械参数 ​

参数Y412-22-LY412-44-LY412-88-L
外形尺寸108 × 87.5 × 65 mm108 × 87.5 × 65 mm108 × 87.5 × 65 mm
重量（DC）184g ± 5g196g ± 5g226g ± 5g
重量（AC）194g ± 5g206g ± 5g236g ± 5g
工作温度-40 ~ +85°C
工作湿度5% ~ 95% RH（无冷凝）
存储温度-60 ~ +125°C
存储湿度5% ~ 95% RH（无冷凝）
安装方式35mm DIN 导轨

7. 安装与接线 ​

供电接线 ​

  • DC版：V+ 接电源正极，V- 接电源负极，PE 接保护地。
  • AC版：L 接火线，N 接零线，PE 接保护地。

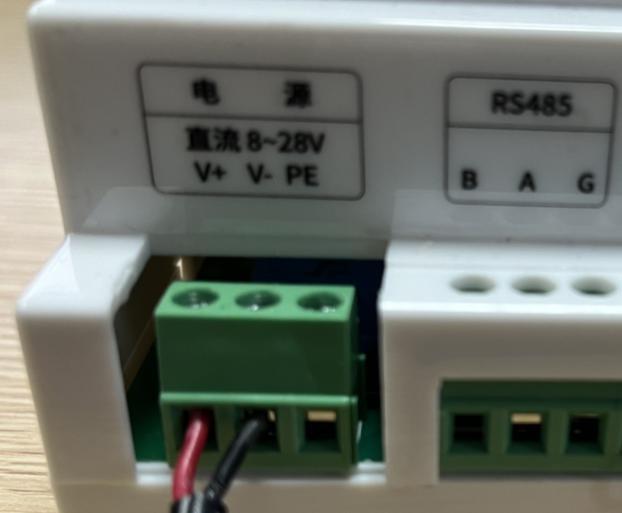

Y412 直流供电接线

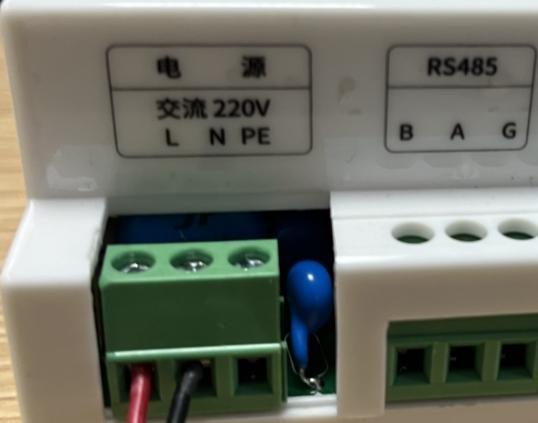

Y412 交流供电接线

DI 接线 ​

支持二线制开关、三线制开关与三线制传感器接入（详见图示）。

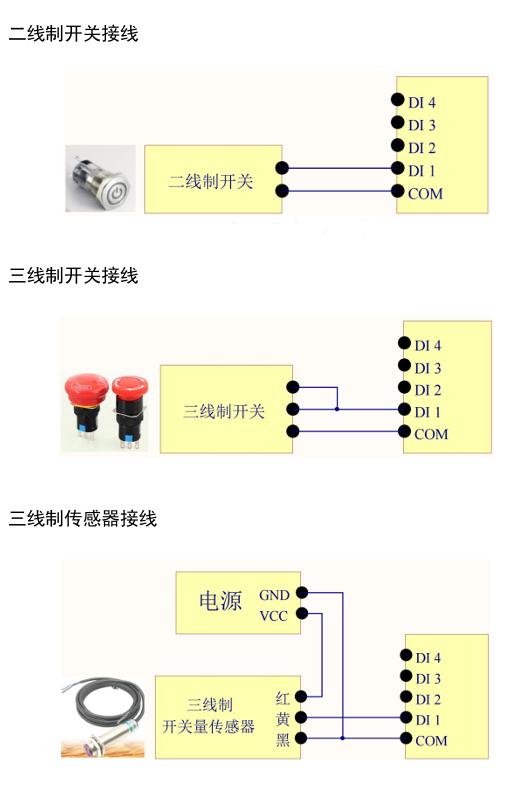

Y412 DI接线示意

安装建议 ​

  1. 同一通讯组内设备保持相同信道（拨码1~5一致）。
  2. 天线尽量远离大面积金属与强干扰源。
  3. 建议先完成供电与天线，再进行模式拨码和联调。
  4. 首次部署建议先两台点对点验证，再扩展到一主多从。

8. 重要说明 ​

  1. Y412 系列通常无需独立 technical manual：产品主要通过拨码和本地按键工作，建议配套 使用帮助文档。
  2. 同组一致性：信道与关键工作模式建议保持一致，否则可能无法联动。
  3. 距离与响应权衡：响应优先模式速度快但距离更近；距离优先模式反之。
  4. 断网超时复位/上位机参数：如需高级参数，可通过配置工具经 RS485/串口设置。
  • 制造商：湖南研几科技有限公司
  • 地址：中国湖南省长沙市雨花区迎新路复地星光天地1栋21014室
  • 邮箱：hi@yengear.com
