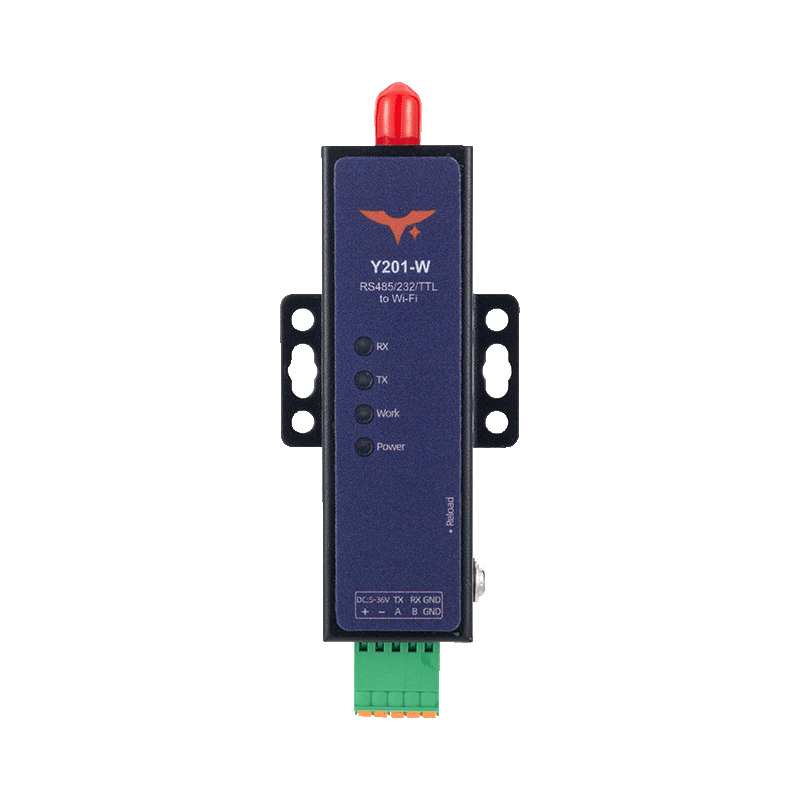

Appearance
Y201-W 迷你 WiFi DTU 规格书
参考手册： Y201-W 技术手册
目录
1. 概述
Y201-W 是 Y201 迷你 DTU 家族中的 WiFi 型号，支持双串口与 WiFi 数据互传。产品采用 240 MHz RISC-V 32 位高性能处理器，支持 5~36 VDC 宽电压供电，每路串口可独立配置双 Socket 链路，适用于工业采集、楼宇控制、远程运维和无线组网场景。
设备支持 AP / STA / AP+STA 三种无线模式，支持 TCP/UDP/HTTP/MQTT 协议，支持 Modbus TCP/RTU 协议转换，可通过内置网页和 AT 指令完成参数配置与维护。
| 项目 | 描述 |
|---|---|
| 产品定位 | 双串口转 WiFi 工业 DTU |
| 处理器 | RISC-V 32 位，最高 240 MHz |
| 串口数量 | 2 路（RS485/RS232 按型号） |
| 无线模式 | AP / STA / AP+STA |
| 供电范围 | 5~36 VDC |
| 配置方式 | Web 页面 + 串口 AT / 网络 AT |
定位亮点
- 双串口、每路双 Socket 架构，适配多中心数据通道
- 支持 2.4G/5G WiFi（通道自动关联）与 WiFi 6 兼容能力
- 内置 Modbus RTU/TCP 网关，便于 SCADA 兼容接入
- 支持注册包、心跳包、自动重连和异常自恢复机制
- 支持网页升级和 HTTP 远程升级
2. 订购信息
2.1 型号命名
Y201-W-XX
W：WiFi 上行XX：串口形态（232 / 485）
2.2 SKU 说明
| SKU | 串口接口 | 典型场景 |
|---|---|---|
| Y201-W-232 | 双 RS232 | 设备串口联网、控制柜改造 |
| Y201-W-485 | 双 RS485 | 工业总线采集、仪表系统 |
2.3 标准包装
1× Y201-W 设备、产品资料（电子版）、保修资料。
可选配件：SMA 天线、串口线束、电源适配器、DIN 安装附件。
3. 主要特性
- 双串口双链路：2 路串口，每路支持 Socket A/B 两路链路并行。
- 宽协议支持：支持 TCP Client/Server、UDP Client/Server、HTTP Client、MQTT。
- 无线灵活组网：支持 AP、STA、AP+STA，AP 模式可接入 1~8 个终端。
- Modbus 网关：支持 Modbus TCP 与 Modbus RTU 协议互转。
- 数据增强机制：支持长度/间隔打包、注册包和心跳包附加上报。
- 维护手段完善：支持局域网搜索、网络 AT、串口升级、网络升级。
- 异常自恢复：支持网络无数据超时自动重启，增强无人值守稳定性。
4. 技术规格
4.1 电气与环境
| 参数 | 规格 |
|---|---|
| 尺寸 | 74 x 27 x 15.6 mm（不含侧耳及端子） |
| 工作温度 | -40~85 C |
| 工作湿度 | 5%~95% RH（非冷凝） |
| 供电接口 | 2.54 x 7P 端子 |
| 供电电压 | 5~36 VDC |
| 供电电流 | 55 mA @ 12V |
4.2 无线参数
| 参数 | 规格 |
|---|---|
| 标准 | 兼容 802.11ax / 802.11ac，完全兼容 802.11b/g/n |
| 模式 | AP（1~8 STA）/ STA / AP+STA |
| 发射功率 | 20.5 dBm Max |
| 天线接口 | SMA 天线座（外螺内孔） |
| 加密类型 | WPA-PSK / WPA2-PSK / WPA3-PSK |
4.3 串口参数（2 路）
| 参数 | 规格 |
|---|---|
| 接口类型 | 2.54 端子（RS232/RS485） |
| 波特率 | 1200~460800 bps（默认 115200） |
| 校验位 | NONE / ODD / EVEN（默认 NONE） |
| 数据位 | 7 / 8（默认 8） |
| 停止位 | 1 / 2（默认 1） |
| 硬件流控 | 无 |
4.4 网络与协议能力
| 项目 | 规格 |
|---|---|
| 网络协议 | DHCP / DNS / TCP / UDP / HTTP / ICMP / MQTT |
| TCP Server 并发 | 单路最多 8 个客户端 |
| Socket 模式 | 每路串口支持 Socket A/B（默认仅启用串口1的A路） |
| 打包长度 | 8~1460 字节（默认 1460） |
| 打包间隔 | 0~1000 ms（0=自适应） |
4.5 软件与维护
| 项目 | 说明 |
|---|---|
| 内置网页 | 参数设置、状态查看、固件升级 |
| AT 指令 | 串口 AT / 网络 AT |
| 局域网搜索 | 默认 UDP 8168 + 关键字 HuayunIOT |
| 固件升级 | 网页升级、HTTP 下载升级 |
5. 接口与指示灯
5.1 状态指示
| 指示灯 | 含义 |
|---|---|
| Power | 电源指示 |
| Work | 工作状态（慢闪=WiFi 已连接；快闪=WiFi 断开） |
| TX1 / RX1 | 串口1 收发状态 |
| TX2 / RX2 | 串口2 收发状态 |
5.2 按键
| 按键 | 功能 |
|---|---|
| Reset | 长按 3 秒以上恢复默认参数 |
6. 安装与接入
6.1 快速接入
- 使用串口线连接设备与下位机；
- 设备上电；
- 搜索并连接设备热点（默认
HY-W202）； - 浏览器访问
192.168.4.1； - 使用
admin/admin登录； - 在端口页配置 Socket 参数并重启设备。
6.2 调试示例（TCP Server）
按厂家示例，端口1 的 SocketA 设置为 TCPServer 端口 6666，重启后可用 TCPClient 连接 192.168.4.1:6666 进行透传测试。
6.3 机械尺寸
该尺寸图对应 Y201 系列迷你外壳，可用于 Y201-W 型号安装预留参考。
7. 应用说明
- 无线串口透传：将传统串口设备快速接入 WLAN，无需布置网线。
- 点对点通信：支持设备间 AP/STA 组合点对点数据传输。
- Modbus 改造：通过网关模式实现 RTU 与 TCP 协议互转。
- 云平台接入：支持 MQTT 和 HTTP 客户端上云（含阿里云模式）。
- 远程运维：利用网络 AT、网络搜索和 HTTP 升级实现远程维护。
详细参数配置与 AT 指令见 Y201-W 技术手册。
