Y412 无线同步开关使用帮助 ​

适用型号：Y412-22-L、Y412-44-L、Y412-88-L

目录 ​

  1. 使用前准备
  2. 3分钟快速上手
  3. 拨码开关与模式
  4. 典型接线
  5. 常见场景配置
  6. 常见问题排查

1. 使用前准备 ​

Y412 的定位是“少设置即用”，多数项目只需完成 4 件事：

  1. 确认型号与通道数（22/44/88）。
  2. 接好电源与天线。
  3. 设置信道（拨码1~5，通讯组内一致）。
  4. 设定工作模式（点动/自锁 + 单向/双向 + 主/从）。

2. 3分钟快速上手 ​

步骤 1：上电与基础检查 ​

  • 电源灯 POWER 常亮。
  • RSSI 有亮灯表示无线链路已建立（强度分级显示）。
  • OUT 红灯对应各路输出状态。

Y412 面板示意

步骤 2：两台设备信道保持一致 ​

  • 设备 A 与设备 B 的拨码 1~5 必须一致。
  • 建议先用默认信道验证，再按现场需要更改。

步骤 3：选择模式 ​

  • 先确定主从：一个网络内仅 1 台主机，其余为从机。
  • 再确定联动方向：单向反馈或双向跟随。
  • 最后确定输出动作：点动或自锁。

步骤 4：本地按键联调 ​

  • 按下某路本地按键，看对端对应路 OUT 是否变化。
  • 先验证 1 路，再批量验证其余通道。

3. 拨码开关与模式 ​

3.1 拨码定义 ​

  • 1~5：信道设置（共 32 个信道）
  • 6：点动 / 自锁
  • 7：单向 / 双向
  • 8：从机 / 主机

3.2 常用模式图示 ​

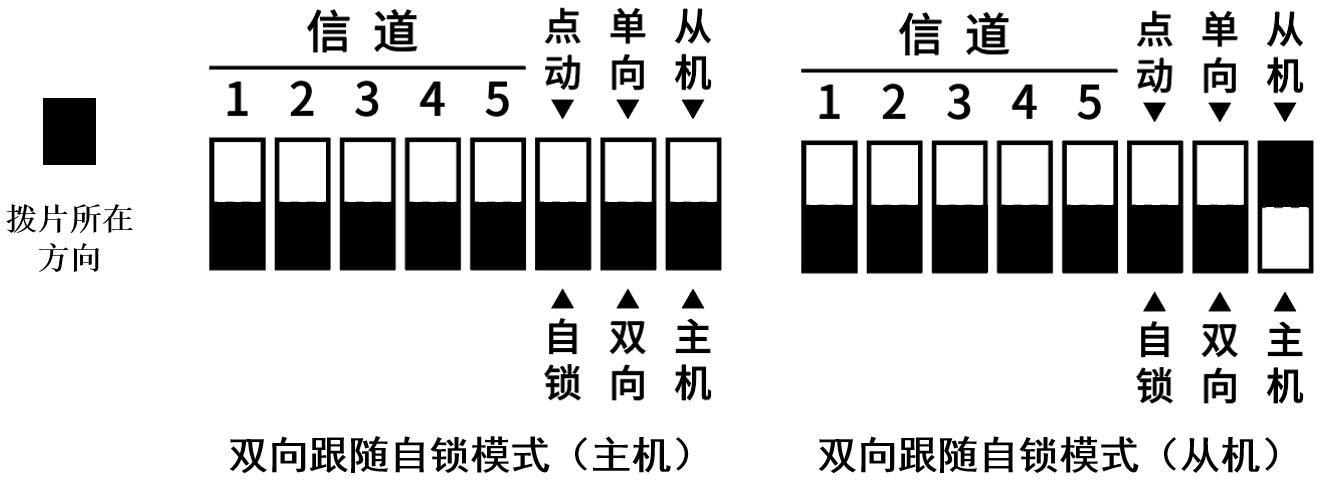

双向跟随 + 自锁（示例）

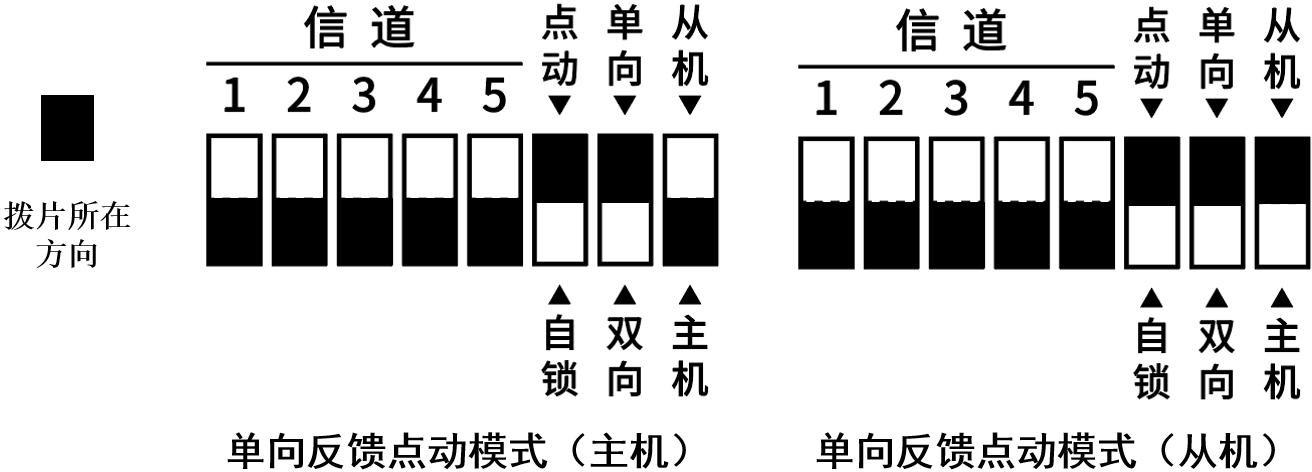

单向反馈 + 点动（示例）

3.3 模式含义 ​

  • 双向跟随：主从双方都可触发对端输出。
  • 单向反馈：通常主机触发从机，从机反馈输出状态。
  • 自锁：短按一次切换一次状态（开/关翻转）。
  • 点动：按下导通、松开断开。

4. 典型接线 ​

4.1 供电接线 ​

  • DC版：V+ / V- / PE
  • AC版：L / N / PE

DC 供电接线

AC 供电接线

4.2 开关量输入接线 ​

支持二线制/三线制开关和三线制传感器。

DI 接线示例

5. 常见场景配置 ​

场景 A：远程点按启停（推荐） ​

  • 模式：单向 + 自锁
  • 适用：泵、风机、照明回路启停
  • 特点：现场按钮与远端输出状态一一对应，逻辑清晰

场景 B：远程按住动作 ​

  • 模式：单向 + 点动
  • 适用：需要“按住才动作”的负载控制
  • 特点：减少误保持风险

场景 C：双端互控 ​

  • 模式：双向 + 自锁
  • 适用：两个位置互相控制同类设备
  • 特点：两端都可作为操作端

6. 常见问题排查 ​

  1. 两台设备不联动
  • 检查拨码 1~5 是否完全一致。
  • 检查是否只有 1 台主机。
  • 检查天线是否拧紧，RSSI 是否有指示。
  1. 输入有变化但输出不动作
  • 检查当前是点动还是自锁模式。
  • 检查负载接在 DO COM/NO 是否正确。
  • 检查该通道指示灯是否亮。
  1. 现场能用但偶发掉线
  • 增强天线安装高度与避障。
  • 改为“距离优先”参数。
  • 需要时开启断网超时复位（上位机配置）。
  1. 需要更详细配置项
  • 可通过配置工具接入 RS485/串口读取和写入参数。
