Y301 ControlLink Series 串口 I/O 模块使用说明书
适用型号：Y301-220、Y301-222、Y301-440、Y301-444、Y301-880。
产品介绍
ControlLink Series 是采集控制一体型 I/O 模块，所有型号同时具备 DI 和 DO。通过 RS485 接入上位机，使用 Modbus-RTU 协议，适合水泵、风机、阀门、照明、报警和传感器联动场景。Y301-222 / Y301-444 还带有 AI 模拟量输入。
主要特点：
- 全系列集成 DI 和 DO
- RS485 标准通信；RS232 / TTL 可按型号选配
- DC 5~36V 供电
- DI 支持干接点和湿接点
- DO 继电器输出，可控制阀门、灯具、报警器、接触器等
- AI 可接 0~10V、0~5V 或 4~20mA 传感器（Y301-222 / Y301-444）
- DIN 导轨或螺丝安装
型号说明
Y301- 后的编码表示单台模块的 DI / DO / AI / AO 通道数量。0 表示该类型没有通道。没有 AO 的型号使用前三位表示 DI、DO、AI；带 AO 的型号保留第四位。
| 代码 | 通道数量 |
|---|---|
0–9 | 0–9 |
A | 10 |
G | 16 |
W | 32 |
接口类型在 I/O 编码之外单独指定，请以对应规格书中的配置表为准。
例如，Y301-220 表示 2DI + 2DO，无模拟量 I/O；Y301-222 增加 2AI；Y301-444 表示 4DI + 4DO + 4AI。当前列出的 ControlLink 型号均不带 AO。
选型说明
| 产品图 | 型号 | DI | DO | AI | 推荐用途 | |
|---|---|---|---|---|---|---|
 | Y301-220 | 2 | 2 | 0 | 常用小型控制与监测 | 详情 |
 | Y301-222 | 2 | 2 | 2 | 开关量、继电器、传感器混合接入 | 详情 |
 | Y301-440 | 4 | 4 | 0 | 多路数字量采集与控制 | 详情 |
 | Y301-444 | 4 | 4 | 4 | 数字量 + 模拟量综合采集控制 | 详情 |
 | Y301-880 | 8 | 8 | 0 | 高密度数字量采集与继电器控制 | 详情 |
默认参数
| 参数 | 默认值 |
|---|---|
| 通信协议 | Modbus-RTU |
| 设备地址 | 1 |
| 波特率 | 9600 bps |
| 数据位 / 停止位 / 校验位 | 8 / 1 / 无 |
| 供电电压 | DC 5~36V |
注意： 同一 RS485 总线上每台设备地址必须唯一。修改地址或波特率后需重启生效。通信失败时，请检查地址、波特率、A/B 线极性和 GND 连接。
硬件接口（以 Y301-444 为例）
以下以 Y301-444（4 DI、4 DO、4 AI）为例。
| 接口区域 | 端子名称 | 说明 |
|---|---|---|
| 电源 | V+、V- | DC 5~36V |
| 通信 | A、B、GND | RS485 端子 |
| DI 输入 | DI1–DI4、COM/COM−、COM+ | 输入、公共参考及电源正，以实物型号为准 |
| DO 输出 | COMn、NOn、NCn | 220/222/440/444 为 SPDT；880 仅 COMn/NOn，无 NC |
| AI 输入 | Vn+、In+、AIn− | 电压正、电流正、信号返回，n 为通道号 |
| DIP 开关 | SW1–SW5 | Y301-220 无拨码偏移，其他型号按技术手册 |
| Reload 按键 | Reload / Reset | 恢复默认参数或重启 |
DO 端子含义：
COM：公共端NO：常开端（继电器动作后闭合）NC：常闭端（继电器动作后断开）
接线注意事项：
- 接线前请先断电
- 通信线建议使用屏蔽双绞线；RS485 总线较长时在两端加 120Ω 终端电阻
- 控制感性负载时，建议增加续流二极管、RC 吸收或浪涌保护
- 继电器触点额定容量：AC 277V / 10A 或 DC 28V / 10A
电源与串口接线
改线前断电，图示电气连接而非连接器针序；正红、负黑、A 黄、B 绿，按标签识别功能。电源 5–36 VDC 接 +/−，使用所订的串口类型。
RS485：A/A、B/B，信号参考接 GND；TX/A 为 A、RX/B 为 B。双绞线、总线形拓扑，长总线两个物理末端按需接 120 Ω。
RS232 / TTL：TX/RX 交叉、GND 相连，转换器须匹配电气接口，TTL 电平先确认，不能直接接 RS232 电平。
DI 接线示意图
激励 / 有源信号为 5–36 VDC。Y301-220/222 用 COM、DI1–DI2；Y301-440 用 COM、DI1–DI4；Y301-444 用 COM+、COM−、DI1–DI4；Y301-880 输入分两组，COM1 对应 DI1–DI4，COM2 对应 DI5–DI8，与继电器 COM 不同。
单公共端干接点
Y301-220/222/440 及 Y301-880 每输入组：电源正接输入 COM，各 DI 经触点接电源负。图中 COM(n) 代表相应模块 COM 或 880 对应组 COM1/COM2。有源接法的公共端极性不同，应按下图分别连接。
COM+ / COM− 干接点
Y301-444 的 COM+ 提供模块电源正，触点接 COM+ 与 DI，COM− 接电源负。
有源输入
信号正接 DI，负接输入 COM / COM−。880 用对应组公共端；444 此接法中 COM+ 留空。模块另接自身电源。
DO 接线示意图
DO 为继电器触点输出，用于控制阀门、灯具、报警器、接触器等。
常规负载
以下三端子接法仅用于 Y301-220/222/440/444；Y301-880 用后文专用常开图。

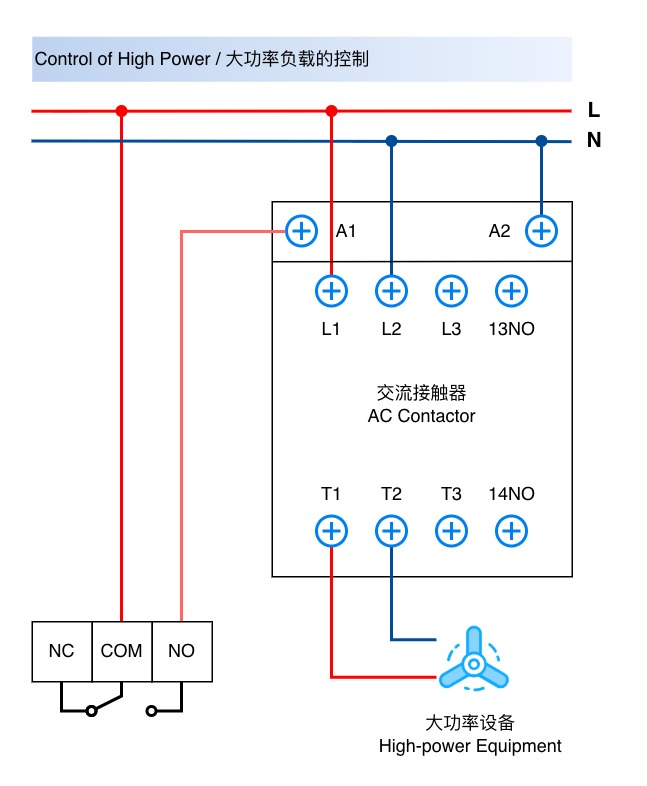

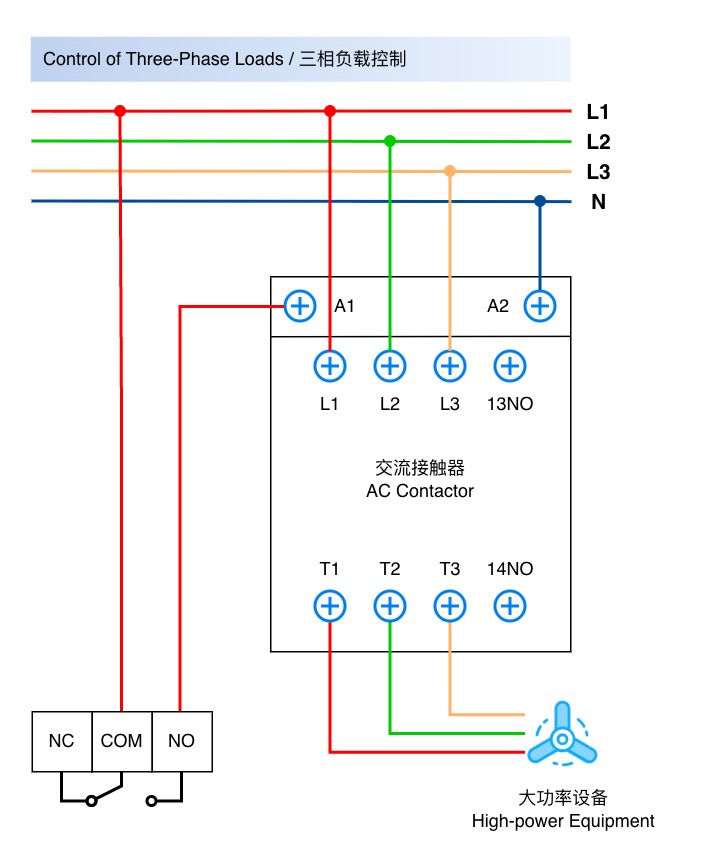

| 大功率负载 | 三相负载 |
|---|---|
 |  |
接线说明：
- 继电器触点不输出电压，需外接负载电源
- 常规方式：负载电源火线或正极串接
COM与NO - 需要默认导通的场景可使用
COM与NC - 控制交流高压负载时，应由具备资质的人员接线，并做好绝缘和保险保护

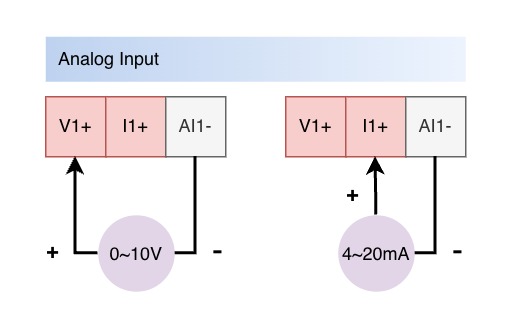

AI 接线示意图
Y301-222/444 的模拟输入按订购量程和端子图接线，详见下文“DO 与 AI 型号接线补充”。
常见使用场景
| 场景 | 推荐型号 | 说明 |
|---|---|---|
| 两路设备状态采集和两路继电器控制 | Y301-220 | 适合小型设备控制 |
| 液位、压力、温度等传感器采集 + 继电器控制 | Y301-222 / Y301-444 | 适合过程监测和联动 |
| 多区域照明、阀门、水泵控制 | Y301-440 / Y301-880 | 适合点位较多的控制柜 |
DO 与 AI 型号接线补充
继电器为无源触点，负载必须有外部电源，额定 277 VAC / 10 A 或 28 VDC / 10 A。Y301-220/222/440/444 用 COMn/NOn 常关控制，NCn 可用于常通接法；Y301-880 只有 COMn/NOn，没有 NC。按实际负载配置保险、RC / 续流二极管或浪涌保护。
Y301-222/444 提供 AI，按所订范围每路只接一种信号，另一个电压 / 电流正端留空。0–10 V：正接 V1+、返回 AI1−。
有源 4–20 mA：输出正接 I1+、返回 AI1−，源按自身规格供电。
二线电流：回路电源正接变送器正，变送器负接 I1+，AI1− 接回路电源负。电源按变送器及输入负载选择，该端不是模块电源输出。
三线传感器：电源正接传感器，传感器 GND、电源负与 AI1− 共接；OUT 按输入版本接 V1+ 或 I1+。
