Y301-440/444 串口 I/O 模块规格书
| Y301-440 | Y301-444 |
|---|---|
 |  |
目录
1. 概述

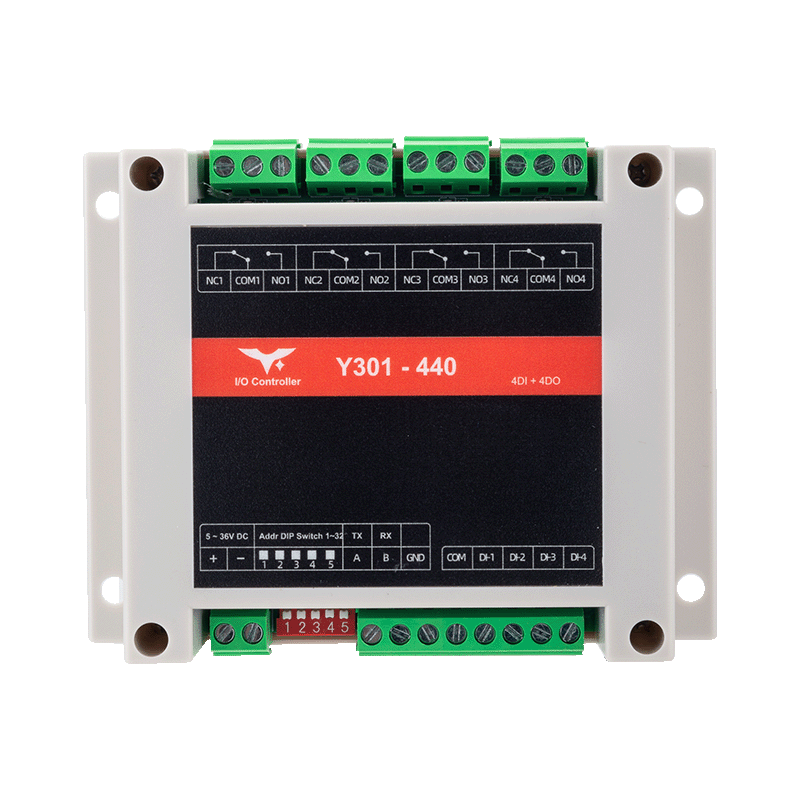

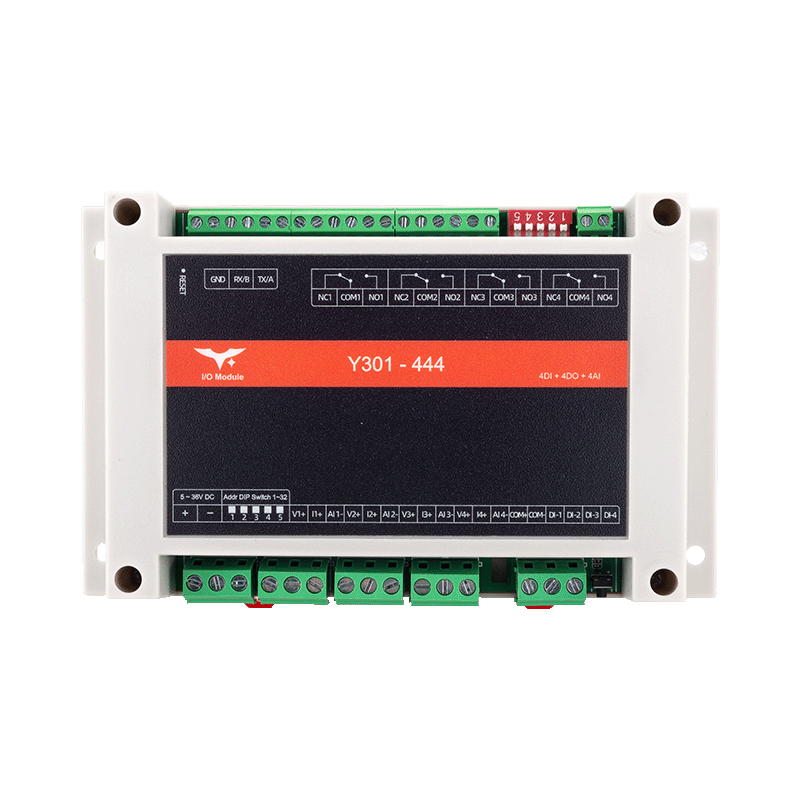

Y301-440/444系列在两种外壳尺寸中提供Modbus-RTU串行I/O扩展：
| 型号 | DI | DO | AI | 典型角色 |
|---|---|---|---|---|
| Y301-440 | 4 | 4 (SPDT) | – | 多区域数字自动化 |
| Y301-444 | 4 | 4 (SPDT) | 4 (0–10V / 0–5V / 4–20 mA) | 模拟驱动过程控制 |
定位亮点
- 共享Modbus-RTU固件，支持RS485/RS232/TTL连接
- DIN导轨或螺丝安装，前面板带电源、DI、DO LED
- Y301-444增加四个模拟输入和加大外壳（145 × 90 × 40 mm）
- Y301-440保持紧凑115 × 90 × 40 mm外形，适用于纯数字控制
2. 订购信息
2.1 型号配置
I/O 编码按 DI / DO / AI / AO 表示单台模块的通道数量；没有 AO 的型号省略第四位。
| 型号 | DI | DO | AI | AO |
|---|---|---|---|---|
| Y301-440 | 4 | 4 | 0 | 0 |
| Y301-444 | 4 | 4 | 4 | 0 |
完整编码规则和示例请参阅 Y301 型号说明。
2.2 接口选项
所有型号均提供以下串口选项：
| 接口类型 | 说明 |
|---|---|
| RS485 | 标准配置，支持Modbus-RTU多节点总线 |
| RS232 | 可选配置，适用于点对点通信 |
| TTL | 部分型号可选，适用于直接MCU集成 |
2.3 SKU矩阵
| SKU | 描述 |
|---|---|
| Y301-440 | 4路DI + 4路DO，标准数字I/O节点 |
| Y301-444 | 4路DI + 4路DO + 4路AI，全功能模块 |
2.4 包装内容
模块、数字快速参考、保修单。可选配件：DIN夹具、USB-RS485转换器、12/24 VDC电源、屏蔽RS485布线套件。
3. 主要特性
- 高功率继电器 – 每个型号四个SPDT触点，额定AC 277V/10A或DC 28V/10A。
- 光隔离DI – 四个干/湿通道，带脉冲计数和可配置去抖。
- 模拟输入 – Y301-444 提供 4 路 0–5 V、0–10 V 或 4–20 mA（默认）输入。
- 嵌入式自动化 – 最多8个联动规则（每个DO 2个），涵盖跟随、脉冲、延迟、调度、逻辑和AI阈值模式。
- 保持与寻址 – DO状态保持（无/软/完全）加5位DIP偏移，堆叠在软件Modbus地址上。
- 工业设计 – 5~36V DC输入、-40°C~85°C环境、硬件看门狗、Reload 按钮、浪涌保护端口。
4. 技术规格
4.1 电气与环境
| 参数 | 规格 |
|---|---|
| 供电电压 | DC 5~36V |
| 工作温度 | -40°C ~ +85°C |
| 湿度 | 5~95% RH，非冷凝 |
4.2 数字输入（4通道）
| 项目 | 规格 |
|---|---|
| 类型 | 干/湿接点，光隔离 |
| 有源输入电压 | 按所供硬件输入范围确认，接线说明中的激励 / 信号参考为 5–36 VDC |
| 采样率 | 100 Hz |
| 脉冲计数器 | 32位，上升/下降沿可选 |
| 去抖 | 5–255 ms（默认50 ms） |
4.3 数字输出（4 × SPDT继电器）
| 项目 | 规格 |
|---|---|
| 触点额定值 | AC 277V 10A / DC 28V 10A |
| 电气寿命 | 额定负载下100k次循环 |
| 状态保持 | 软重启按固件；断电保持需对应选项 |
4.4 模拟输入（Y301-444，4通道）
| 项目 | 规格 |
|---|---|
| 输入类型 | Y301-444：4 路；0–5 V、0–10 V 或 4–20 mA（默认），订购选定，按对应端子图 |
输入读数以 mV 或 µA 表示；不沿用未获确认的分辨率、精度、采样率、阻抗及过压数值。
4.5 通信
| 项目 | 规格 |
|---|---|
| 接口 | RS485（2线），RS232，TTL可选 |
| 协议 | Modbus-RTU从站 |
| 波特率 | 600–230400 bps（默认9600） |
| 从站地址 | 1–255（软件）+ DIP偏移0–31 |
5. 接口与引脚说明
5.1 端子概览
| 组 | 描述 |
|---|---|
| 电源 | V+、V-螺钉端子 + DC 5.5×2.1 mm插孔 |
| DIP开关 | SW1–SW5（二进制地址偏移） |
| Reload | 按住3–15秒恢复出厂默认值 |
| DI | Y301-440：COM、DI1–DI4；Y301-444：COM+、COM−、DI1–DI4 |
| DO | 通道1–4的NCn / COMn / NOn |
| AI（仅 444） | 各路 Vn+、In+、AIn−，按所订输入图 |
| 通信 | A/B/GND（RS485）或TX/RX/GND（RS232/TTL） |
5.2 接线指导
- 按模块功耗和线缆载流量选择供电线与上游保险丝。
- DI 按实物公共端和对应电路接线，干接点需外部激励；有源与激励信号使用 5–36 VDC。完整接线见使用说明书。
- DO：为感性负载添加RC缓冲器（AC）或续流二极管（DC）；保持负载在继电器额定范围内。
- AI（444）：电压模式直接连接，电流模式使用250Ω分流电阻。
- RS485：屏蔽双绞线，总线两端120 Ω终端，带公共参考地。

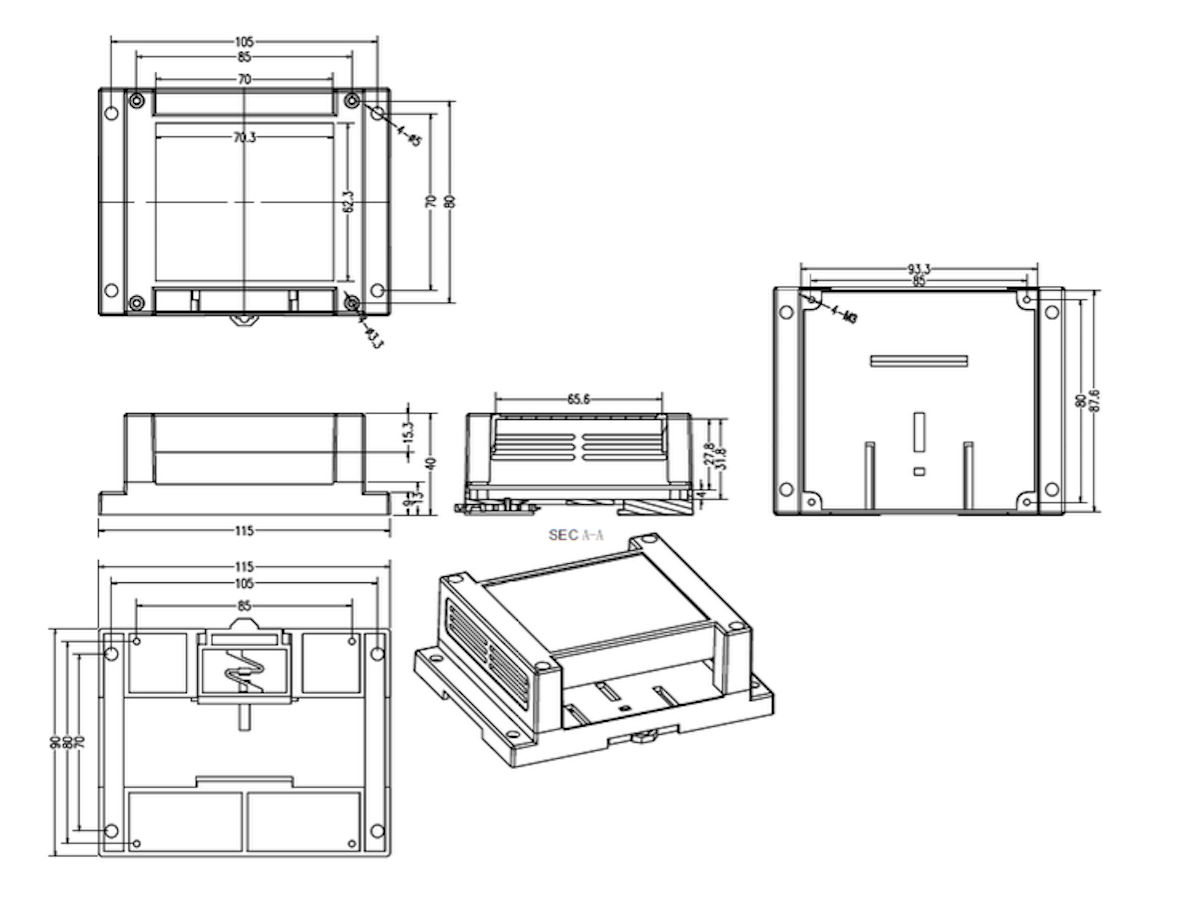

6. 机械与环境
| 项目 | Y301-440 | Y301-444 |
|---|---|---|
| 尺寸 | 115 × 90 × 40 mm | 145 × 90 × 40 mm |
| 安装 | 35 mm DIN导轨夹具或螺钉槽 | 35 mm DIN导轨夹具或螺钉槽 |
| 防护 | 未规定，按具体硬件确认 | 未规定，按具体硬件确认 |
| 外壳 | 未规定，按具体硬件确认 | 未规定，按具体硬件确认 |
安装时为端子、Reload 和导轨夹留出操作空间。
7. 自动化与联动规则
| 模式 | 描述 |
|---|---|
| DI跟随 | DO镜像DI状态 |
| 脉冲输出 | 可配置ON/OFF脉冲宽度 |
| 延迟控制 | 可编程开/关延迟 |
| 循环切换 | 周期性ON/OFF循环 |
| 定时器/调度 | 基于时间的激活 |
| AI 阈值（仅 444） | 模拟输入达到阈值时触发 |
| 逻辑模式 | AND/OR组合 |
| 看门狗模式 | 达到超时条件时自动复位 DO |
- 最多8个规则（每个DO通道2个）
- 规则本地执行，无需主机轮询
- 输出保持以相应型号和固件支持为准，断电保持须对应选项。
保持与接线边界
软重启保持受固件支持，断电保持须相应固件选项。Y301-444 的 COM+ 提供电源正，COM− 为输入返回；Y301-440 使用 COM。按对应输入电路接线。
DI 的 100 Hz 为采样率，不代表最高计数脉冲频率；脉冲计数还受去抖和时序影响。供电电流、海拔、DI 输入电流、最小继电器负载及切换时间未规定，按实际硬件确认。
