Y301-110/200/020 串口 I/O 模块规格书
| Y301-110 | Y301-200 | Y301-020 |
|---|---|---|
 |  |  |
目录
1. 概述
Y301-110/200/020系列是超紧凑串行I/O模块，专为工业自动化、远程监控和物联网边缘部署而设计。每个型号结合光隔离数字输入与继电器输出，通过RS485（RS232/TTL可选）支持Modbus-RTU，实现与PLC、SCADA系统和云数据记录器的无缝集成。
| 型号 | 数字输入 (DI) | 数字输出 (DO) | 典型用例 |
|---|---|---|---|

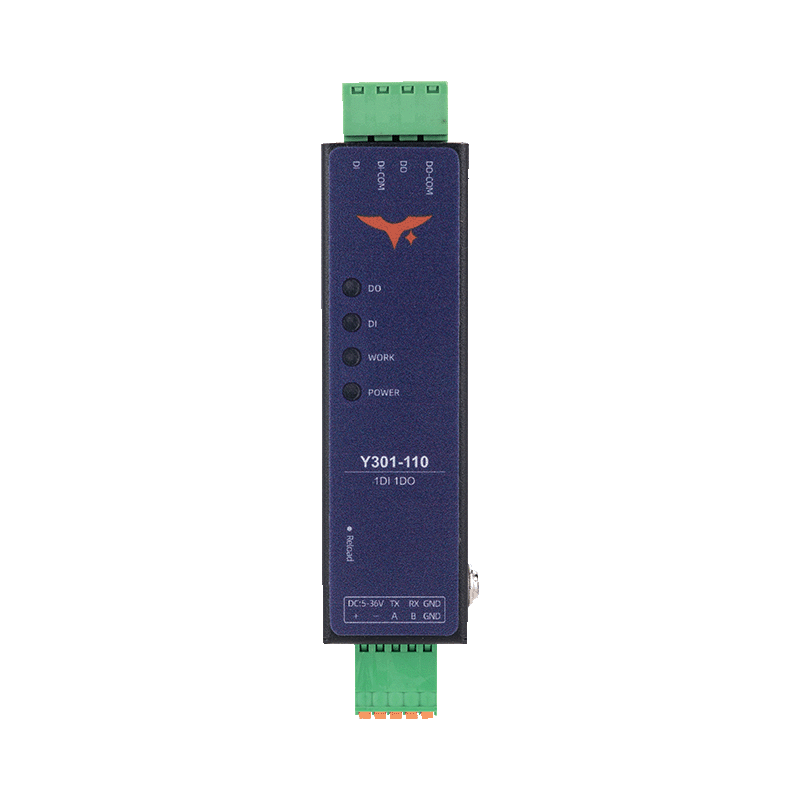

| Y301-110 | 1 | 1 | 本地报警输入 + 执行器控制 |

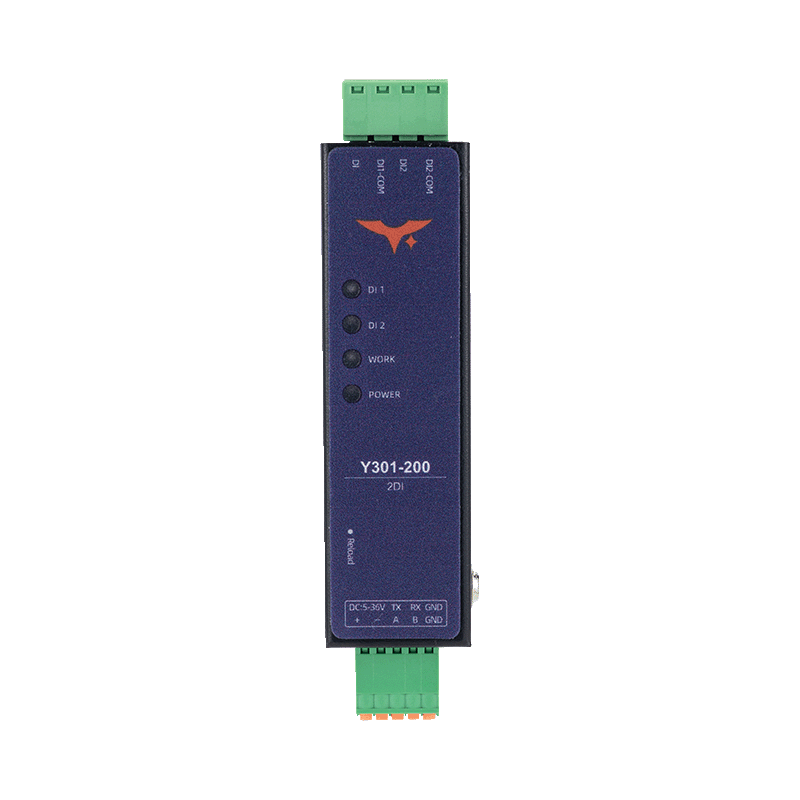

| Y301-200 | 2 | 0 | 双通道状态监控 |

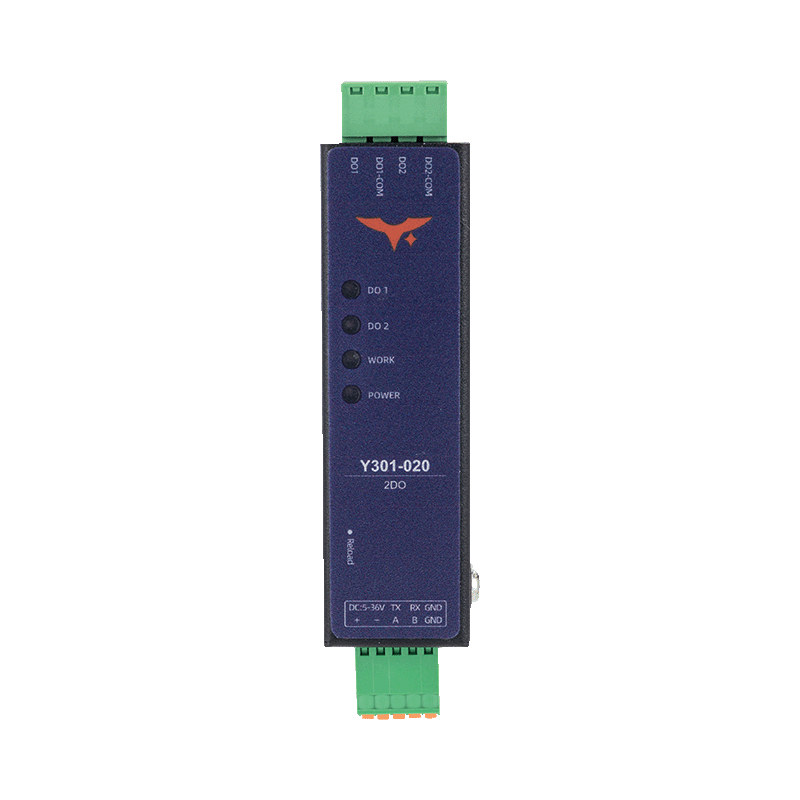

| Y301-020 | 0 | 2 | 水泵/阀门双继电器控制 |
产品定位
- 紧凑DIN导轨/平装外形，适用于密集机柜
- 工业级5~36V DC输入，带反极性保护
- 适用于边缘网关、OEM机械、智能楼宇节点和寻求模块化I/O扩展的系统集成商
2. 订购信息
2.1 型号配置
I/O 编码按 DI / DO / AI / AO 表示单台模块的通道数量；没有 AO 的型号省略第四位。
| 型号 | DI | DO | AI | AO |
|---|---|---|---|---|
| Y301-110 | 1 | 1 | 0 | 0 |
| Y301-200 | 2 | 0 | 0 | 0 |
| Y301-020 | 0 | 2 | 0 | 0 |
完整编码规则和示例请参阅 Y301 型号说明。
2.2 接口选项
所有型号均提供以下串口选项：
| 接口类型 | 说明 |
|---|---|
| RS485 | 标准配置，支持Modbus-RTU多节点总线 |
| RS232 | 可选配置，适用于点对点通信 |
| TTL | 部分型号可选，适用于直接MCU集成 |
2.3 订购表
| SKU | 描述 |
|---|---|
| Y301-110 | 1路DI + 1路DO，Modbus-RTU |
| Y301-200 | 2路DI，纯输入模块 |
| Y301-020 | 2路DO，纯输出模块 |
2.4 包装内容
模块、数字快速参考、保修单。可选配件：DIN夹具、USB-RS485转换器、12/24 VDC电源、屏蔽RS485布线套件。
3. 主要特性
- 超紧凑设计 – 77.4 × 22.5 × 16.2 mm 外壳，适用于空间受限的应用
- 灵活配置 – 三种型号满足不同I/O需求
- Modbus-RTU集成 – RS485/RS232/TTL接口，易于系统集成
- 工业级可靠性 - 5~36V DC输入，-40°C~85°C工作温度
- 光隔离输入 – 支持干接点和湿接点信号
- 继电器输出 – AC 125V/0.5A或DC 30V/2A输出
- 自动化功能 – 内置联动规则
4. 技术规格
4.1 电气与环境
| 参数 | 规格 |
|---|---|
| 供电电压 | DC 5~36V |
| 工作温度 | -40°C ~ +85°C |
| 湿度 | 5~95% RH，非冷凝 |
4.2 数字输入
| 项目 | 规格 |
|---|---|
| 通道数 | 1（Y301-110）或2（Y301-200） |
| 类型 | 干/湿接点，光隔离 |
| 电压范围 | 5~36V（湿接点模式） |
| 采样率 | 100 Hz |
| 脉冲计数器 | 32位，上升/下降沿可选 |
| 去抖 | 5–255 ms（默认50 ms） |
4.3 数字输出
| 项目 | 规格 |
|---|---|
| 通道数 | 1（Y301-110）或2（Y301-020） |
| 类型 | 常开继电器触点对 |
| 触点额定值 | AC 125V 0.5A / DC 30V 2A |
| 电气寿命 | 额定负载下100k次循环 |
4.4 通信
| 项目 | 规格 |
|---|---|
| 接口 | RS485（2线），RS232，TTL可选 |
| 协议 | Modbus-RTU从站 |
| 波特率 | 600–230400 bps（默认9600） |
| 从站地址 | 1–255（软件配置） |
5. 接口与引脚说明
5.1 端子概览
| 组 | Y301-110 | Y301-200 | Y301-020 |
|---|---|---|---|
| 电源 | +、−（5–36 VDC） | +、−（5–36 VDC） | +、−（5–36 VDC） |
| Reload | 按住3–15秒恢复出厂默认值 | 按住3–15秒恢复出厂默认值 | 按住3–15秒恢复出厂默认值 |
| DI | DI、DI-COM | DI1、DI1-COM、DI2、DI2-COM | 无 |
| DO | DO、DO-COM（常开） | 无 | DO1、DO1-COM、DO2、DO2-COM（常开） |
| 通信 | A/B/GND（RS485）或TX/RX/GND（RS232/TTL） | A/B/GND（RS485）或TX/RX/GND（RS232/TTL） | A/B/GND（RS485）或TX/RX/GND（RS232/TTL） |
5.2 接线指导
- 按模块功耗和线缆载流量选择供电线与上游保险丝。
- DI 按实物公共端和对应电路接线，干接点需外部激励；有源与激励信号使用 5–36 VDC。完整接线见使用说明书。
- DO：为感性负载添加RC缓冲器（AC）或续流二极管（DC）；保持负载在继电器额定范围内。
- RS485：屏蔽双绞线，总线两端120 Ω终端，带公共参考地。

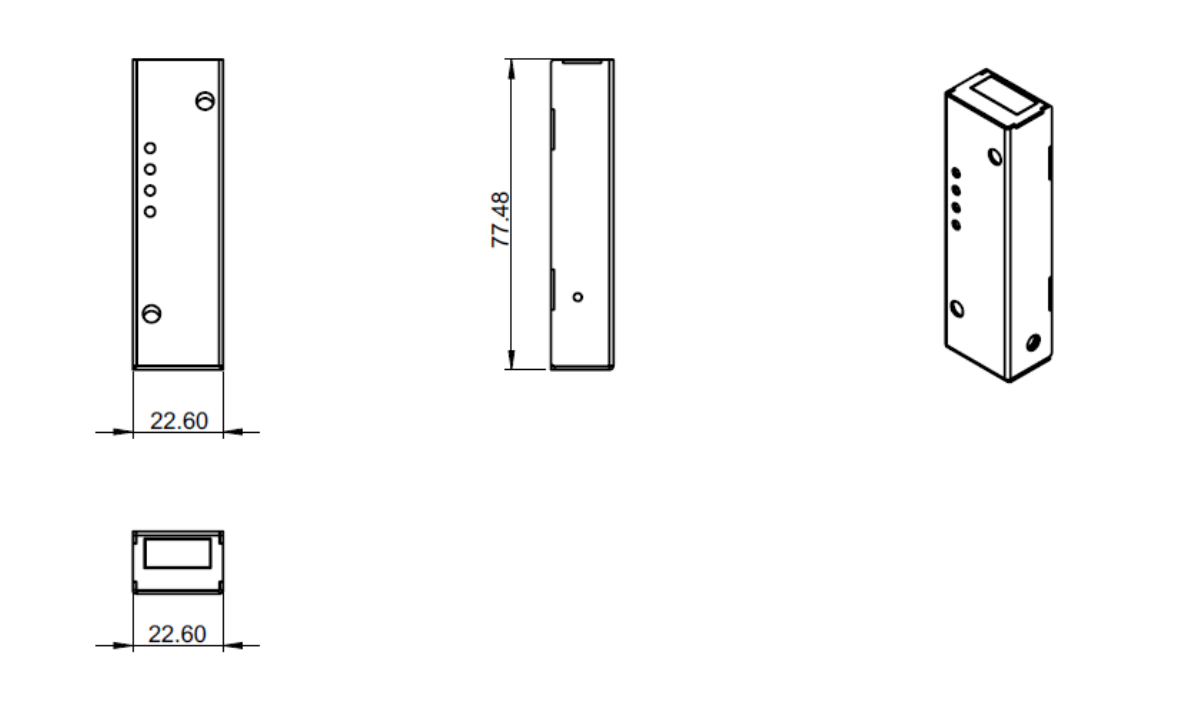

6. 机械与环境
| 项目 | 数值 |
|---|---|
| 尺寸 | 77.4 × 22.5 × 16.2 mm |
| 安装 | 35 mm DIN导轨夹具或螺钉槽 |
| 防护 | 未规定，按具体硬件确认 |
| 外壳 | 未规定，按具体硬件确认 |
安装时为端子、Reload 和导轨夹留出操作空间。
7. 自动化与联动规则
| 模式 | 描述 |
|---|---|
| DI跟随 | DO镜像DI状态 |
| 脉冲输出 | 可配置ON/OFF脉冲宽度 |
| 延迟控制 | 可编程开/关延迟 |
| 循环切换 | 周期性ON/OFF循环 |
| 定时器/调度 | 基于时间的激活 |
| 逻辑模式 | AND/OR/XOR 组合 |
| 延时跟随 | DI 改变后延时跟随 |
| 按钮模式 | 由 DI 按钮触发指定动作 |
- 规则本地执行，无需主机轮询
- 不支持 DO 输出状态保持。
脉冲计数与规则边界
DI 为 32 位无符号累计计数，Y301-200 累计值断电保持。以 0x03 连读两个保持寄存器，高字在前：DI1 为 0x0500–0x0501（41281–41282），DI2 仅 Y301-200 为 0x0502–0x0503（41283–41284）。只允许写 0 清零。
0x0041：0 下降沿、1 上升沿，调试时读回或明确设置；0x0042 为 5–255 ms 去抖，默认 50 ms。100 Hz 是采样率，不是保证可计数的最高脉冲频率，计数边沿后的去抖区间内信号不重复计数。
Y301-110 支持 2 条规则，Y301-020 支持 4 条（各 DO 两条）；Y301-200 没有 DO。规则本地执行，包含跟随、脉冲、延时、循环、定时、AND/OR/XOR、延时跟随、按钮；无 DO 输出状态保持，不能与 Y301-200 计数保持混淆。
Y301-200 干接点：DI1-COM 接电源负，电源正经触点接 DI1；DI2 用自己的 DI2-COM。Y301-110 使用 DI/DI-COM。有源信号正接 DI、负接对应 DI-COM，范围 5–36 VDC。各模块仍需供电。RS485 适当终端和公共参考，感性负载 AC 加 RC、DC 加续流二极管。
串口默认地址 1、9600 bps、8 数据位、1 停止位、无校验，可设 8/9 数据位、1/2 停止位及无/奇/偶校验。
