Y212-GWR 三模工业路由器规格书

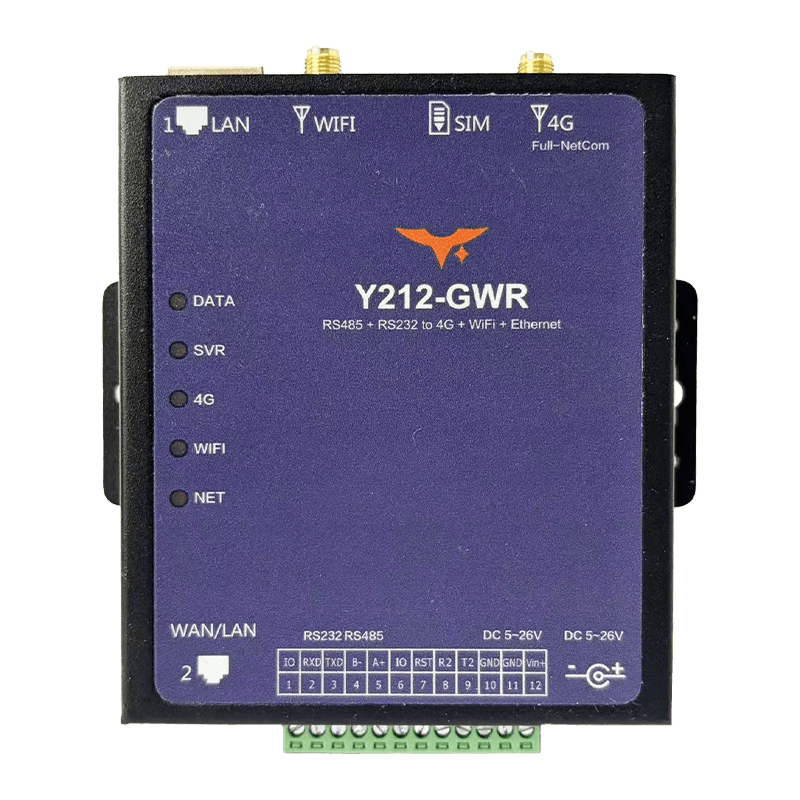

| Y212-GWR |
|---|
国家覆盖： 国家覆盖快速判断
目录
1. 概述
Y212-GWR是一款集成4G蜂窝（G）、WiFi（W）与RJ45以太网（R）的工业级串口网关/路由器，兼具DTU与无线路由功能，可为RS232/RS485现场设备提供多通道上行链路。设备支持WAN有线 > WiFi > 4G的自适应优先级，内置心跳、注册、远程运维与OTA能力，适合需要高可用、低维护成本的工业物联网采集、远程监控与边缘通信场景。
典型应用场景
- 农业物联网：温室、养殖、水泵的远程控制与数据汇聚
- 能源与市政：配网开关、路灯、供水管网的远程监控
- 工业自动化：PLC、仪表通过串口/网口接入云平台
- 环境与环保：空气、水质、噪声等监测站点多链路保障
2. 订购信息
2.1 型号命名
Y212 - G W R
│ │ │ └─ R：RJ45以太网口（WAN/LAN）
│ │ └── W：WiFi 802.11 b/g/n（AP/STA）
│ └──── G：4G LTE蜂窝（当前 Y212-GWR 为 Qualcomm Cat.4）
└────────── Y212：Y2系列多制式串口数据终端2.2 SKU与网络能力
| SKU | 芯片/制式 | 4G频段 | WiFi | RJ45 | 供电 |
|---|---|---|---|---|---|
| Y212-GWR | Qualcomm Cat.4 路由网关，RS232+RS485+双RJ45+WiFi | 7模15频：GSM EGSM900/DCS1800；WCDMA B1/B8；CDMA2000 BC0；TD-SCDMA B34/B39；LTE-FDD B1/B3/B5/B8；LTE-TDD B34/B38/B39/B40/B41 | 802.11 b/g/n，AP或STA模式 | 网口1固定LAN；网口2默认WAN，可切换为LAN | DC 6~26 V，典型12 V / 2 A |
2.3 包装内容
- Y212-GWR主机 ×1
- 4G全向天线（SMA） ×1
- WiFi天线（SMA） ×1
- DC电源端子与5.5×2.1 mm适配座 ×1
- SIM卡弹出针、快速入门卡、质保卡各1份
2.4 可选配件
- DIN导轨固定套件
- USB-RS485/RS232调试线
- 12/24 VDC工业电源、浪涌保护器、屏蔽网线
2.5 国家支持快速判断（当前Cat.4版本）
当前硬件支持的蜂窝频段如下：
- GSM：EGSM900 / DCS1800
- WCDMA：B1 / B8
- CDMA2000/EVDO：BC0
- TD-SCDMA：B34 / B39
- LTE-FDD：B1 / B3 / B5 / B8
- LTE-TDD：B34 / B38 / B39 / B40 / B41
可按下表快速判断该型号是否适配你的部署国家：
| 国家或地区 | 结论 | 频段匹配说明 |
|---|---|---|
| 中国大陆 | 支持 | 与LTE FDD B1/B3/B5/B8、LTE TDD B34/B38/B39/B40/B41高度重合 |
| 印度 | 支持 | 常见LTE频段 B1/B3/B5/B8/B40/B41 匹配度高 |
| 泰国、越南、印尼、马来西亚、菲律宾、新加坡 | 大多数地区支持 | 主流LTE网络常见 B1/B3/B5/B8，建议按运营商二次确认 |
| 日本、韩国 | 部分支持 | 主要匹配 B1/B3/B5，但部分运营商主力频段不在本型号覆盖内 |
| 欧盟与英国（德国、法国、英国、意大利、西班牙、荷兰、波兰） | 部分支持 | 可匹配 B1/B3/B8，但很多网络常用低频 B20/B28 未覆盖 |
| 澳大利亚、新西兰 | 部分支持 | 存在频段重叠，但缺少 B28 可能影响乡村或室内覆盖 |
| 美国、加拿大 | 不推荐 | 当地主流运营商关键LTE频段覆盖不足，不建议作为首选型号 |
重要说明： 本表用于频段匹配快速评估，不等同于运营商网络可用性保证。实际可用性取决于当地运营商网络规划、物联网SIM卡配置、APN以及认证要求。 回退说明： 2G/3G回退仅在当地仍保留2G/3G网络服务时可用。
3. 主要特性
- 三链路冗余 – WAN口、WiFi与4G自动切换，默认优先级 WAN > WiFi > 4G，保障现场设备高可用联网。
- 多协议透传 – 支持TCP/UDP/HTTP/HTTPS、MQTT/MQTTS、WebSocket等主流物联网协议，可接入阿里/腾讯/百度/OneNet等云。
- 串口与网口一体 – RS232 + RS485并存，双RJ45端口（WAN/LAN），同时满足旧设备与IP设备上云。
- WiFi AP/STA – 可作为无线客户端接入既有网络，或开启AP为终端提供热点，便于本地维护。
- 工业防护 – -40°C ~ +85°C环境运行，具备防浪涌、防反接、硬件+软件看门狗，持续稳定。
- 远程运维 – 支持云平台远程配参、日志、告警和OTA升级，降低现场维保成本。
- 灵活本地扩展 – 2路可配置IO、1路功能脚IO3及TTL副串口，可扩展本地联动与外设控制。
- 快速部署 – 支持SIM热插拔、插拔式端子、DIN导轨安装，1分钟完成联网配置。
4. 技术规格
4.1 网络与无线
| 参数 | 规格 |
|---|---|
| 4G制式 | Qualcomm Cat.4，支持2G/3G回退 |
| 4G频段 | 7模15频：GSM EGSM900/DCS1800；WCDMA B1/B8；CDMA2000 BC0；TD-SCDMA B34/B39；LTE-FDD B1/B3/B5/B8；LTE-TDD B34/B38/B39/B40/B41 |
| WiFi | IEEE 802.11 b/g/n，2.4 GHz，支持AP与STA双模式可切换 |
| 以太网 | 2 × RJ45（10/100 Mbps）；网口1固定LAN，网口2默认WAN，可通过指令切换为LAN |
| 入网方式 | WAN → WiFi → 4G智能切换，AT*CNWK查询当前链路 |
4.2 通信接口
| 参数 | 规格 |
|---|---|
| 主串口 | RS232 + RS485，波特率1200 ~ 500000 bps，默认9600-8-N-1 |
| 副串口 | TTL 3.3 V/5 V（部分型号），支持RX2/TX2 |
| 数字IO | IO1/IO2可配置输入/输出，另有1路功能脚IO3，高电平3.3 V |
| 指令配置 | 串口、LAN、WiFi或4G远程均可下发AT指令，支持脚本批量烧录 |
4.3 电气与功耗
| 参数 | 规格 |
|---|---|
| 供电 | DC 6~26 V，推荐12 V / 2 A；瞬时峰值1~2 A |
| 接口 | 插拔式端子 + 5.5×2.1 mm DC插座 |
| 典型功耗 | 待机100~200 mA @12 V；4G传输200~300 mA；WiFi/4G并发略有增加 |
| 保护 | 反接、过压、防浪涌保护，多级硬件看门狗 |
4.4 环境与可靠性
| 参数 | 规格 |
|---|---|
| 工作温度 | -40°C ~ +85°C |
| 湿度 | 5% ~ 95% RH，非冷凝 |
| 存储温度 | -45°C ~ +90°C |
| MTBF | > 200,000 h（典型值） |
4.5 WiFi/RJ45工作模式
| 模块 | 模式 | 描述 |
|---|---|---|
| WiFi | STA | 连接现有热点接入WAN，WiFi灯常亮 |
| WiFi | AP | 提供热点，WiFi灯1 s亮/2 s灭闪烁 |
| RJ45 | LAN | 下连终端或PC，默认192.168.77.1网段 |
| RJ45 | WAN | 上联外部路由/核心网，可配置静态或DHCP |
5. 接口与引脚说明
5.1 12-pin端子定义
| 序号 | 信号 | 描述 |
|---|---|---|
| 1 | IO1 | 可配置数字输入/输出，3.3 V高电平 |
| 2 | 232-RX | RS232接收，连接外设TX |
| 3 | 232-TX | RS232发送，连接外设RX |
| 4 | 485B- | RS485差分B- |
| 5 | 485A+ | RS485差分A+ |
| 6 | IO2 | 可配置数字输入/输出 |
| 7 | IO3 | 扩展IO或功能接口 |
| 8 | RX-TTL | 副串口RX2（可选） |
| 9 | TX-TTL | 副串口TX2（可选） |
| 10 | GND | 地 |
| 11 | GND | 地（与10并联） |
| 12 | Vin+ | DC正极，6~26 V |
5.2 接口概览
| 接口 | 描述 |
|---|---|
| SMA天线座 | 分别用于4G、WiFi，50 Ω阻抗 |
| SIM卡座 | 抽屉式大卡，黄色按键弹出，支持SIM/USIM |
| Reset键 | 长按3~5 s软复位，>10 s恢复出厂参数 |
| 指示灯 | DATA、Server、4G、WiFi、Network五组LED |
| RJ45-1 | 固定LAN |
| RJ45-2 | 默认WAN，可改为LAN |
5.3 LED状态
| LED | 状态 | 含义 |
|---|---|---|
| DATA | 常亮 | 有网络数据收发 |
| Server | 常亮 | 与中心服务器连接建立 |
| 4G | 常亮 | 当前通过4G联网；1 s亮/1 s灭：搜索网络 |
| WiFi | 常亮 | WiFi已联网（STA）；1 s亮/1 s灭：搜索热点；1 s亮/2 s灭：AP热点 |
| Network | 1 s亮/1 s灭 | 搜索有线网络 |
| Network | 64 ms亮/3 s灭 | 未注册上网 |
| Network | 64 ms亮/1 s灭 | 已注册网络，未连接服务器 |
| Network | 64 ms亮/300 ms灭 | 已建立数据连接 |
6. 机械与环境
| 项目 | 指标 |
|---|---|
| 外壳材质 | 钣金壳或ABS导轨壳，UL94 V-0阻燃 |
| 尺寸 | 105.4 × 98 × 25 mm |
| 安装方式 | 35 mm DIN导轨、面板螺丝或桌面放置 |
| 重量 | 约 220 g（含天线与端子） |
| 防护等级 | IP20（室内） |
| 散热 | 建议上下≥15 mm、左右≥10 mm空隙 |
7. 安装与接线
- 天线连接：按标识连接4G与WiFi天线，保持垂直并确保良好接地，避免互换。
- SIM卡插入：按下卡座侧边按钮弹出托盘，放入已激活物联卡后推入，确认卡槽锁紧。
- 电源布线：使用14~24 AWG导线接入端子11(GND)/12(Vin+)，或采用5.5×2.1 mm DC插头，上电前确认极性与电压。
- 网口配置：网口1固定作为LAN；网口2默认作为WAN，若需纯局域网模式，可通过工具将网口2改为LAN。
- 串口接入：选择RS232或RS485接入现场设备，保持屏蔽双绞线和良好接地；副串口TTL用于MCU调试。
- WiFi设定：默认STA模式，通过配置工具或AT*WSET设定SSID/密码；如需AP热点，可切换模式并设定信道/密钥。
- 上电调试：观察5组LED状态确认入网链路，通过串口、LAN或远程平台完成参数配置并测试与云端的连通性。
8. 重要说明
- 链路优先级 – 默认WAN > WiFi > 4G，可通过指令自定义；在局域网内使用时请关闭外网透传以避免回路。
- 供电与接地 – 建议独立DC电源并增加2 A快速熔断与浪涌保护，地线与现场保护地可靠连接。
- 天线隔离 – 4G与WiFi天线应尽量分开安装，避免互扰；室外安装需增加避雷器。
- 安全配置 – HTTPS/MQTTS等安全特性需在平台侧同步启用，证书管理请遵循企业安全规范。
- 固件升级 – OTA过程中请确保供电及链路稳定；如升级失败，请通过串口恢复出厂并重新配置。
