Y212-G 4G串口网关规格书

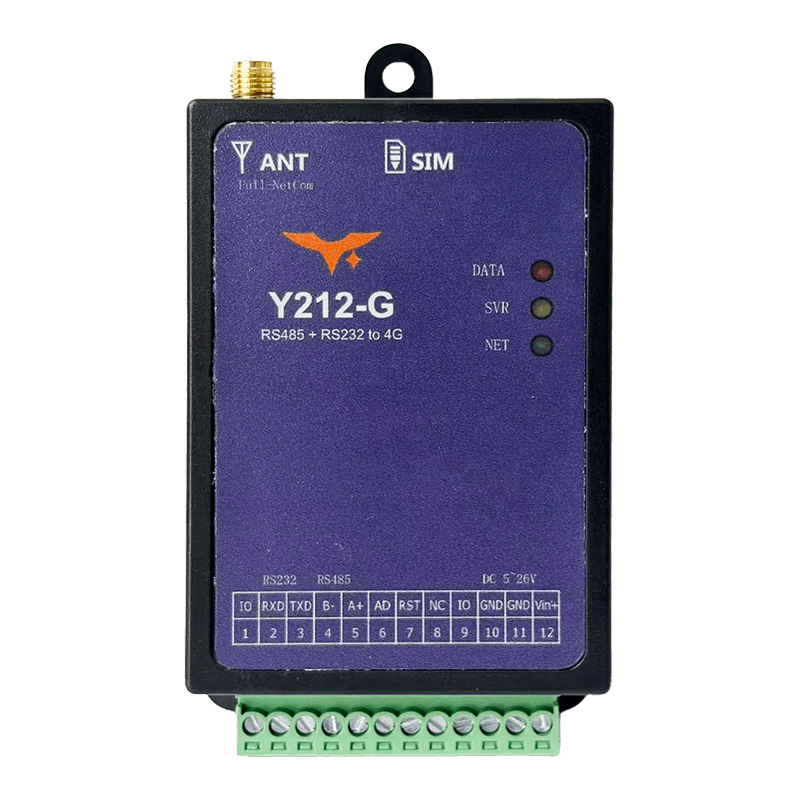

| Y212-G |
|---|
国家覆盖： 国家覆盖快速判断
目录
1. 概述
Y212-G是一款基于高通 Cat.4 多模4G的工业级串口数据透传网关，兼容RS232与RS485设备，支持远程运维、OTA升级与多种物联网云平台。设备预装SIM卡槽与SMA天线接口，通电即可将串口终端快速接入蜂窝网络，实现“即插即用”的数据采集、转发与远程监控。
典型应用场景
- 智慧农业：采集温湿度、灌溉阀门等传感器数据并上传云端
- 工业自动化：存量PLC/仪表通过RS485接入云平台，实现远程诊断
- 能源监测：配电房、光伏逆变器的状态回传与异常告警
- 环境监测：远程站点的气象、水质传感器集中采集
2. 订购信息
2.1 型号命名
Y212 - G
│ └─ G：4G/5G蜂窝通信家族（包含LTE Cat.4 / Cat.1等制式）
└───── Y212：Y2系列串口数据采集终端2.2 SKU与配置
| SKU | 描述 | 网络频段 | 供电范围 |
|---|---|---|---|
| Y212-G | Qualcomm Cat.4 串口网关，RS232+RS485，2×IO，1×AD，支持远程运维 | 7模15频：GSM EGSM900/DCS1800；WCDMA B1/B8；CDMA2000 BC0；TD-SCDMA B34/B39；LTE-FDD B1/B3/B5/B8；LTE-TDD B34/B38/B39/B40/B41 | DC 6~28 V |
2.3 包装内容
- Y212-G主机 ×1
- 4G全向天线（SMA） ×1
- SIM卡弹出针 ×1
- DIN导轨卡扣（可选） ×1
- 快速入门卡与质保卡各1份
2.4 可选配件
- USB-RS485调试线
- 12/24 VDC工业电源适配器
- 防雷接地套件、屏蔽双绞线
2.5 国家支持快速判断（当前Cat.4版本）
当前硬件支持的蜂窝频段如下：
- GSM：EGSM900 / DCS1800
- WCDMA：B1 / B8
- CDMA2000/EVDO：BC0
- TD-SCDMA：B34 / B39
- LTE-FDD：B1 / B3 / B5 / B8
- LTE-TDD：B34 / B38 / B39 / B40 / B41
可按下表快速判断该型号是否适配你的部署国家：
| 国家或地区 | 结论 | 频段匹配说明 |
|---|---|---|
| 中国大陆 | 支持 | 与LTE FDD B1/B3/B5/B8、LTE TDD B34/B38/B39/B40/B41高度重合 |
| 印度 | 支持 | 常见LTE频段 B1/B3/B5/B8/B40/B41 匹配度高 |
| 泰国、越南、印尼、马来西亚、菲律宾、新加坡 | 大多数地区支持 | 主流LTE网络常见 B1/B3/B5/B8，建议按运营商二次确认 |
| 日本、韩国 | 部分支持 | 主要匹配 B1/B3/B5，但部分运营商主力频段不在本型号覆盖内 |
| 欧盟与英国（德国、法国、英国、意大利、西班牙、荷兰、波兰） | 部分支持 | 可匹配 B1/B3/B8，但很多网络常用低频 B20/B28 未覆盖 |
| 澳大利亚、新西兰 | 部分支持 | 存在频段重叠，但缺少 B28 可能影响乡村或室内覆盖 |
| 美国、加拿大 | 不推荐 | 当地主流运营商关键LTE频段覆盖不足，不建议作为首选型号 |
重要说明： 本表用于频段匹配快速评估，不等同于运营商网络可用性保证。实际可用性取决于当地运营商网络规划、物联网SIM卡配置、APN以及认证要求。 回退说明： 2G/3G回退仅在当地仍保留2G/3G网络服务时可用。
3. 主要特性
- 多模4G Cat.4 – 内置高通Cat.4蜂窝模组，支持2G/3G/4G多模回退，适合国内全网通及部分海外场景部署。
- 双串口接入 – RS232与RS485并存，可选TTL副串口，兼容大多数存量串口外设。
- 多协议透传 – 支持TCP/UDP/HTTP/MQTT/Websocket/HTTPS/MQTTS等，适配阿里、百度、腾讯、中移OneNet等云。
- 远程运维 – 内置心跳与注册机制，支持平台远程配参、OTA升级、日志诊断与异常告警。
- 工业级设计 – -40°C ~ +85°C环境运行，防浪涌/防反接/多重看门狗，保障长时间在线。
- 丰富I/O – 2路可配置GPIO与1路0~8 V模数采集，可用于现场开关量与模拟量监控。
- 多种工作模式 – 永远在线、按需在线、周期上线、唤醒上线等模式，满足不同功耗与响应需求。
- DIN导轨与钣金外壳 – 体积紧凑，支持面板安装或35 mm DIN导轨挂装，便于工程部署。
4. 技术规格
4.1 无线与网络
| 参数 | 规格 |
|---|---|
| 蜂窝模组 | Qualcomm Cat.4 多模蜂窝模组，支持2G/3G回退，多重硬件看门狗 |
| 网络制式 | 7模15频：GSM EGSM900/DCS1800；WCDMA B1/B8；CDMA2000 BC0；TD-SCDMA B34/B39；LTE-FDD B1/B3/B5/B8；LTE-TDD B34/B38/B39/B40/B41 |
| 协议栈 | TCP、UDP、HTTP、HTTPS、MQTT、MQTTS、Websocket |
| SIM卡 | 抽屉式1.8 V/3 V SIM或USIM，大卡规格，侧面按键弹出 |
| 天线接口 | 50 Ω SMA母头，支持4G与GNSS共存天线 |
| GNSS定位 | 选配北斗+GPS模块，支持串口与服务器双向输出 |
4.2 通信接口
| 参数 | 规格 |
|---|---|
| 主串口 | RS232 + RS485（共用端子），波特率1200 ~ 921600 bps，默认9600-8-N-1 |
| 副串口 | TTL 3.3 V/5 V（当前高通版 Y212-G 支持），可作扩展串口2 |
| GPIO | 2 路，可配置输入/输出，3.3 V或1.8 V逻辑 |
| AD采集 | 1 路 0 ~ 8 V 模拟量输入，默认>100 kΩ输入阻抗 |
| USB | 通过调试线转换，便于PC配置（可选配件） |
4.3 电气与功耗
| 参数 | 规格 |
|---|---|
| 供电电压 | DC 6~28 V |
| 供电能力 | 建议≥2 A电源适配器 |
| 典型功耗 | 在线待机20~40 mA @12 V；数据传输60~100 mA @12 V；GNSS开启增加约30~40 mA |
| 保护设计 | 反接保护、过压保护、防浪涌、硬件/软件双看门狗 |
4.4 输入输出能力
| 参数 | 规格 |
|---|---|
| IO1/IO2 | 可通过GPI/GPO指令配置，输入输出模式可选，高电平3.3 V/1.8 V |
| AD量程 | 0 ~ 8 V，分辨率依赖采样模块，建议在0 ~ 6 V范围内工作以保证线性 |
| 采样方式 | 周期采集或按指令采集，数据可透传至中心平台 |
4.5 运行环境
| 参数 | 规格 |
|---|---|
| 工作温度 | -40°C ~ +85°C |
| 存储温度 | -45°C ~ +90°C |
| 相对湿度 | 5% ~ 95% RH，非冷凝 |
| 海拔 | ≤ 2000 m |
| 可靠性 | MTBF > 200,000 h（典型值） |
5. 接口与引脚说明
5.1 端子定义
| 序号 | 信号 | 描述 |
|---|---|---|
| 1 | IO1 | 可配置数字输入/输出，高电平3.3 V或1.8 V |
| 2 | 232-RX | 连接至外部设备TX（RS232输入） |
| 3 | 232-TX | 连接至外部设备RX（RS232输出） |
| 4 | 485B- | RS485差分B- |
| 5 | 485A+ | RS485差分A+ |
| 6 | AD | 0~8 V模拟采集输入 |
| 7 | R2-TTL | 高通版本支持TTL副串口RX2 |
| 8 | T2-TTL | 高通版本支持TTL副串口TX2 |
| 9 | IO2 | 可配置数字输入/输出 |
| 10 | GND | 系统地 |
| 11 | GND | 系统地（与10并联） |
| 12 | Vin+ | DC正极，6~28 V |
5.2 接口概览
| 接口 | 描述 |
|---|---|
| 电源端子 | 3.5 mm可插拔12 PIN端子，建议14~24 AWG导线，外加2 A快速熔断器 |
| SIM卡座 | 抽屉式大卡，按压弹出，支持锁扣固定 |
| 天线口 | SMA母头，建议4G全向或定向天线，并保证良好接地 |
| 指示灯 | Net、Server、Data/GPS三组LED，实时显示网络与数据状态 |
| Reset键 | 长按3~5 s软复位，长按>10 s恢复出厂参数 |
5.3 LED指示状态
| LED | 状态 | 描述 |
|---|---|---|
| Net | 常灭 | 未注册网络 |
| Net | 64 ms亮 / 3 s灭 | 注册失败，正在重试 |
| Net | 64 ms亮 / 1 s灭 | 已注册网络，等待服务器 |
| Net | 64 ms亮 / 300 ms灭 | 网络连接已建立 |
| Server | 常灭 | 未连接中心服务器 |
| Server | 常亮 | 已与中心保持连接 |
| Data/GPS | 常灭 | 无数据或未启用GNSS |
| Data/GPS | 闪烁 | 正在发送/接收数据，或GNSS搜索卫星 |
| Data/GPS | 常亮 | GNSS定位成功（定位版本） |
6. 机械与环境
| 项目 | 指标 |
|---|---|
| 外壳材质 | 钣金铁壳或ABS导轨壳，UL94 V-0阻燃 |
| 标准尺寸 | 80 × 63.8 × 21.3 mm（导轨壳） |
| 安装方式 | 35 mm DIN导轨、面板螺丝或双面胶固定 |
| 重量 | 约 180 g（含壳体与端子） |
| 防护等级 | IP20（室内安装） |
| 散热间隙 | 上下≥15 mm，左右≥10 mm，前方≥40 mm |
7. 安装与接线
- 天线安装：确认所配4G/GNSS天线型号，顺时针旋紧至SMA口，保持垂直并远离金属遮挡。
- SIM卡插入：使用随机配套工具按下卡座旁黄色按钮弹出托盘，放置已激活的物联卡后重新推入。
- 电源接线：11脚接GND，12脚接DC正极，上电前确认极性与电压范围，建议外接2 A保险丝。
- 串口连接：根据设备接口选择RS232（脚2/3）或RS485（脚4/5），使用屏蔽双绞线并保持良好接地；如需TTL副串口，连接脚7/8。
- IO/AD接入：按需要将干接点/湿接点连接至IO1/IO2，模拟信号接入AD通道，确保量程在0~8 V内。
- 导轨固定：卡入35 mm DIN导轨或使用螺丝固定，确保震动环境下不会松动。
- 上电调试：通电后观察Net、Server、Data/GPS指示灯状态，通过串口或远程平台完成参数配置与连通性测试。
8. 重要说明
- 供电要求 – 请使用稳定的直流电源并确保足够余量，避免共用大功率负载造成压降。
- 天线分离 – 4G与GNSS天线不可互换，安装时保持至少30 cm间距并进行良好接地。
- 数据安全 – HTTPS/MQTTS为可选功能，需在平台侧启用并正确配置证书，默认出厂为明文透传。
- 固件升级 – OTA升级仅在网络稳定条件下执行，升级过程中请勿断电，以免设备损坏。
- 防雷接地 – 户外或强雷暴区域需配合避雷器及接地系统，防止浪涌击穿通信口。
