Y201-R 迷你以太网 DTU 规格书
参考手册： Y201-R 技术手册
目录
1. 概述

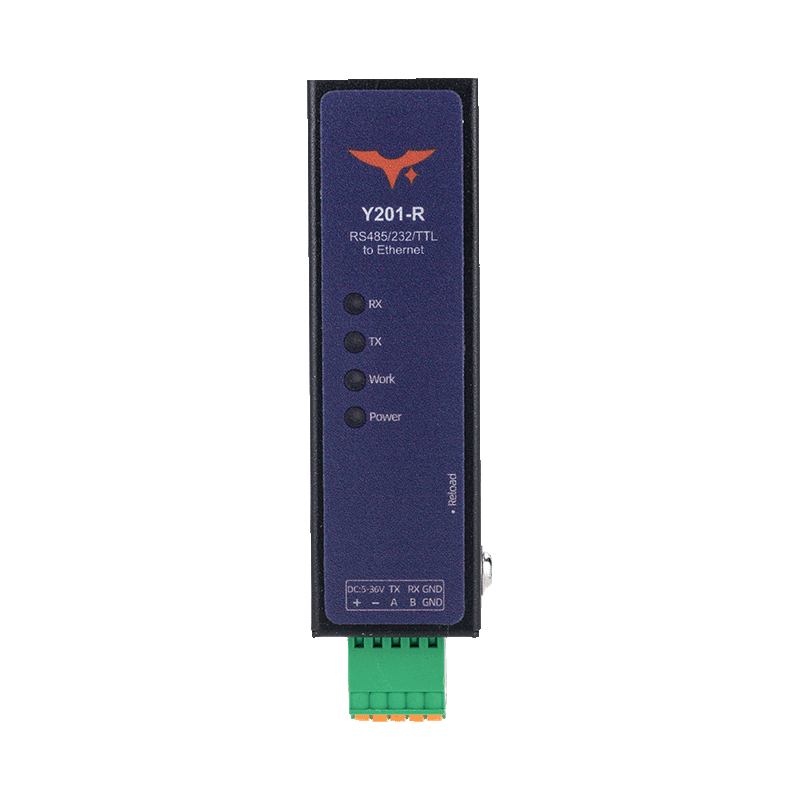

Y201-R 是 Y201 迷你 DTU 家族的以太网成员，用于实现串口设备到网口设备的数据互传。产品采用双核 240 MHz 高性能 MCU，支持 5~36 V 宽电压供电，串口可选 RS485/RS232/TTL，并提供两路 Socket 通道完成网络通信。
设备支持 TCP/UDP 透传、HTTP Client、MQTT Client，并支持 Modbus RTU 与 Modbus TCP 协议互转，适用于工业采集、楼宇控制、能源计量和设备联网改造场景。
| 项目 | 描述 |
|---|---|
| 产品定位 | 串口转以太网 DTU |
| 处理器 | 双核 240 MHz MCU |
| 供电范围 | 5~36 VDC |
| 串口类型 | RS485 / RS232 / TTL（按 SKU） |
| 网络接口 | RJ45 以太网 |
| 配置方式 | Web 页面（浏览器） |
定位亮点
- 支持两路 Socket（A/B）并行，满足多中心接入需求
- 支持 Modbus RTU/Modbus TCP 协议互转
- 提供注册包、心跳包、自动重连机制
- 支持 HTTP/MQTT 云接入与阿里云 MQTT 映射
- 本地浏览器即可配置，部署门槛低
2. 订购信息
2.1 型号命名
Y201-R-IF
R：以太网上行（RJ45）IF：串口接口类型（485 / 232 / TTL）
2.2 SKU 说明
| SKU | 串口接口 | 典型场景 |
|---|---|---|
| Y201-R-485 | RS485 | 工业总线采集、仪表联网 |
| Y201-R-232 | RS232 | 传统串口设备联网 |
| Y201-R-TTL | TTL | 嵌入式主板直连 |
2.3 标准包装
1× Y201-R 设备、快速说明、保修资料。
可选配件：电源适配器、串口线束、DIN 安装件。
3. 主要特性
- 双 Socket 架构：每路串口对应 Socket A/B，可根据业务拆分主链路与备链路。
- 协议覆盖广：支持 TCP Server/Client、UDP Server/Client、HTTP Client、MQTT Client。
- Modbus 网关：可切换透明透传模式与 Modbus RTU ↔ TCP 协议转换模式。
- 注册包机制：支持
FIRST、EVERY、ALL三种上报策略。 - 心跳保活机制：支持网络心跳与串口心跳，便于在线状态检测。
- 自动重连：TCP Client 连接失败时自动重连（重连间隔约 1 秒）。
- Web 配置维护：默认地址
192.168.10.8，默认账号密码admin/admin。
4. 技术规格
4.1 电气与硬件
| 参数 | 规格 |
|---|---|
| 处理器 | 双核 240 MHz MCU |
| 供电电压 | 5~36 VDC |
| 串口接口 | RS485 / RS232 / TTL（按型号） |
| 网络接口 | RJ45 以太网 |
4.2 网络与协议能力
| 项目 | 规格 |
|---|---|
| Socket A | TCP Server / TCP Client / UDP Server / UDP Client / HTTP Client / MQTT Client |
| Socket B | TCP Client / UDP Server / UDP Client |
| TCP Server 并发 | 单路最多 8 个 Client |
| TCP Client 行为 | 上电获 IP 后自动发起连接，失败自动重连（约 1 s） |
| HTTP | 支持 HTTP 1.0 / 1.1，支持 GET / POST / AUTO |
| MQTT | 支持标准 MQTT 与阿里云 MQTT 格式 |
4.3 网关与数据机制
| 项目 | 说明 |
|---|---|
| Modbus 网关 | 默认关闭；开启后进行 Modbus RTU 与 Modbus TCP 互转 |
| 注册包模式 | FIRST / EVERY / ALL |
| 心跳包方向 | 网络心跳（TCP/UDP Client）/ 串口心跳 |
| AT 状态影响 | 进入 AT 指令状态时，心跳包暂停发送 |
5. 接口与指示灯
5.1 硬件接口
| 接口 | 说明 |
|---|---|
| 电源接口 | 设备供电输入 |
| 串口接口 | RS485 / RS232 / TTL（按 SKU） |
| RJ45 网口 | 设备联网与调试 |
5.2 状态与维护
- 指示灯用于显示设备供电、运行和数据交互状态；
- 支持通过 Web 页面查看状态信息、系统信息与端口配置；
- 支持参数保存和重启生效流程。
6. 安装与接入
6.1 初次接入
- 设备上电，电脑通过网线连接设备 RJ45；
- 电脑网卡配置为与设备同网段；
- 浏览器访问
192.168.10.8； - 使用
admin/admin登录配置页面。
6.2 配置建议
- 先配置设备 IP（确保与上位机同网段）；
- 配置串口参数并与下位机保持一致；
- 根据场景选择协议（TCP/UDP/HTTP/MQTT）并建立 Socket；
- 按需启用 Modbus 网关、注册包、心跳包；
- 保存参数并重启设备。

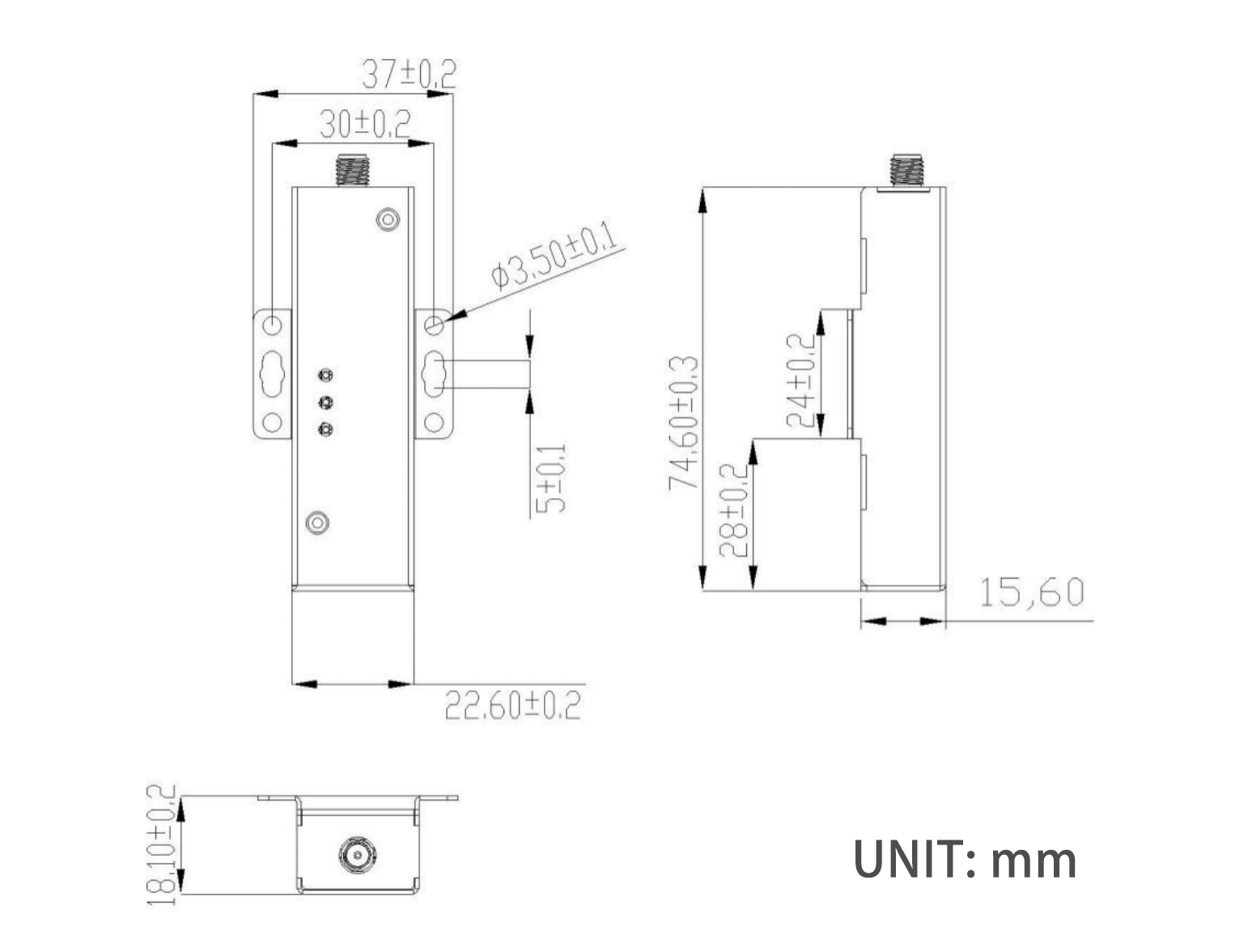

6.3 机械尺寸
该尺寸图对应 Y201 系列迷你外壳，可用于 Y201-R 型号安装预留参考。
7. 应用说明
- 串口透传联网：将 PLC、仪表、采集器的串口数据透明转发至局域网/上位机。
- Modbus 改造：在上位机使用 Modbus TCP、现场设备使用 Modbus RTU 的场景下开启网关转换。
- 云端接入：使用 HTTP Client 或 MQTT Client 将串口数据推送到业务平台。
- 双链路架构：用 Socket A/B 分离本地监控与云端上报通道，提高系统弹性。
详细配置流程与协议示例见 Y201-R 技术手册。
- 制造商： 湖南研几科技有限公司
- 地址： 中国湖南省长沙市雨花区迎新路复地星光天地 1 栋 21014 室
- 邮箱： hi@yengear.com
- 网站： www.yengear.cn
