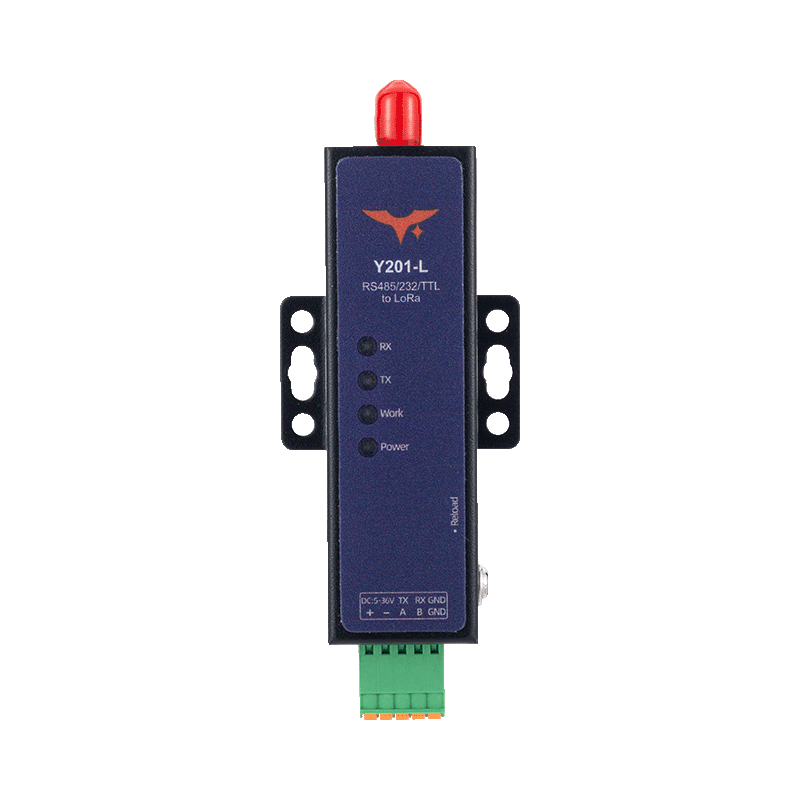

Appearance
Y201-L 迷你 LoRa DTU 规格书
参考文档： Y201-L 技术手册
目录
1. 概述
Y201-L 是 Y201 迷你 DTU 家族中的 LoRa 数传成员，定位于低功耗、超远距离的串口无线透传场景。设备可在 410~493 MHz 频段工作，支持点对点 LoRa 通信协议，实现串口与 LoRa 之间的数据双向透传。
该产品适用于电网、交通、消防、工业生产、气象环境、农林、矿产及物业等场景，适合替代传统短距离有线串口链路，降低布线和维护复杂度。
| 项目 | 描述 |
|---|---|
| 产品类型 | 工业级迷你 LoRa DTU |
| 主要用途 | 串口设备无线透传、远距离数据回传 |
| 无线频段 | 410~493 MHz |
| 典型通信距离 | 最远约 5 km（视天线/环境而定） |
| 发射功率 | 最高 22 dBm |
| 串口类型 | 3.3V TTL（单串口） |
定位亮点
- 紧凑体积，便于部署在小型控制箱和终端节点
- 宽电压输入
9~36 VDC，适配常见工业电源系统 - 支持广播、定点、主从、中继组网等多种 LoRa 通信模式
- 串口参数、无线参数、加密字均可通过 AT 指令配置
- 支持串口固件升级与 Reload 一键恢复默认参数
2. 订购信息
2.1 型号命名
Y201-L-IF
L：LoRa 数传型号IF：串口接口形态（典型为 TTL；项目化可扩展 RS485/RS232 版本）
2.2 SKU 说明
| SKU | 串口接口 | 说明 |
|---|---|---|
| Y201-L-TTL | 3.3V TTL | 标准版本，AT 指令与透传功能完整 |
2.3 标准包装
1× Y201-L 模块、产品资料（电子版）、保修凭证。
可选配件：LoRa 天线、电源适配器、串口转接工具。
3. 主要特性
- 远距离 LoRa 传输：在低频段具备较强绕射与抗干扰能力，典型通信距离可达 5 km（开阔环境）。
- 宽范围串口配置：波特率支持
1200~460800 bps，支持7/8数据位、1/2停止位、NONE/ODD/EVEN校验。 - 双模式串口机制：支持透传模式（默认）和 AT 指令配置模式，便于部署与维护。
- 智能打包机制：支持按长度或按字符间隔触发打包转发，提升链路效率。
- 多通信策略：支持广播模式、定点模式、主从模式和中继组网，适配多种网络拓扑。
- 数据安全增强：支持
AT+KEY配置 LoRa 传输加密字（1~16 字符）。 - 维护友好：支持串口升级固件，支持 Reload 键恢复默认配置。
4. 技术规格
4.1 电气与环境
| 参数 | 规格 |
|---|---|
| 供电电压 | 9~36 VDC |
| 接收电流 | 20 mA @ 12V |
| 发射电流 | 40 mA @ 12V |
| 工作温度 | -40~85 C |
| 工作湿度 | 5%~95% RH（非冷凝） |
4.2 射频参数
| 参数 | 规格 |
|---|---|
| 工作频段 | 410~493 MHz |
| 发射功率 | 22 dBm（最大） |
| 频率配置 | 起始频率 + 步长 x 信道 |
| 默认起始频率 | 410 MHz |
| 默认步长 | 1 MHz |
| 默认信道 | 20 |
| 速率档位 | 1~9（默认 5） |
4.3 串口参数
| 参数 | 规格 |
|---|---|
| 串口类型 | 3.3V TTL（单串口） |
| 波特率 | 1200~460800 bps（默认 115200） |
| 校验位 | NONE / ODD / EVEN（默认 NONE） |
| 数据位 | 7 / 8（默认 8） |
| 停止位 | 1 / 2（默认 1） |
| 硬件流控 | NFC |
4.4 数据打包与缓存
| 参数 | 规格 |
|---|---|
| 打包长度阈值 | 5~252 字节（默认 252） |
| 打包间隔阈值 | 0~300 ms（默认 5 ms） |
| 单条 AT 指令长度 | 最大 252 字节（建议） |
5. 接口与指示灯
5.1 硬件接口
| 序号 | 接口 | 说明 |
|---|---|---|
| 1 | 电源接口 | 设备供电输入 |
| 2 | RS485/232/TTL 接口 | 串口通信接口（按型号） |
| 3 | GND | 信号地 |
| 4 | 接地螺丝 | 机壳接地 |
| 5 | LoRa 天线接口 | 天线连接 |
| 6 | Reload 按键 | 恢复参数/升级配合 |
5.2 LED/状态指示
| 指示项 | 含义 |
|---|---|
| Power | 电源指示，上电后常亮 |
| WORK | 模组初始化后规律闪烁 |
| TX | LoRa 发送一包数据时闪烁 |
| RX | LoRa 接收一包数据时闪烁 |
5.3 恢复默认参数
- 将 Reload 输入拉低或按住 Reload
3~10 秒，可恢复默认参数（等效AT+RSTCFG）。
6. 机械与安装
| 参数 | 规格 |
|---|---|
| 尺寸 | 74.6 x 22.6 x 16 mm（不含侧耳、天线座及端子） |
| 安装方式 | 侧耳固定/机柜内固定（依项目结构） |
安装建议：
- 供电端增加合适的上游保护（保险丝、浪涌抑制）；
- 天线与大电流线束保持距离，避免近场干扰；
- 串口线建议短距离布线并确保地参考一致；
- 户外/高干扰环境建议配合屏蔽与可靠接地。
7. 应用说明
- 广播透传：同频同速率条件下快速建立点到点/点到多点 LoRa 链路。
- 定点通信：通过目标地址与信道实现定向数据转发，适合多节点网络。
- 主从通信：主机按协议组包发送，从机回传可直接透传，支持重发机制。
- 中继组网：通过中继开关、组号和规则实现多级转发，扩展覆盖距离。
详细 AT 指令、工作模式协议和配置示例见 Y201-L 技术手册。
- 制造商：湖南研几科技有限公司
- 地址：中国湖南省长沙市雨花区迎新路复地星光天地 1 栋 21014 室
- 邮箱：hi@yengear.com
- 网站：www.yengear.cn
