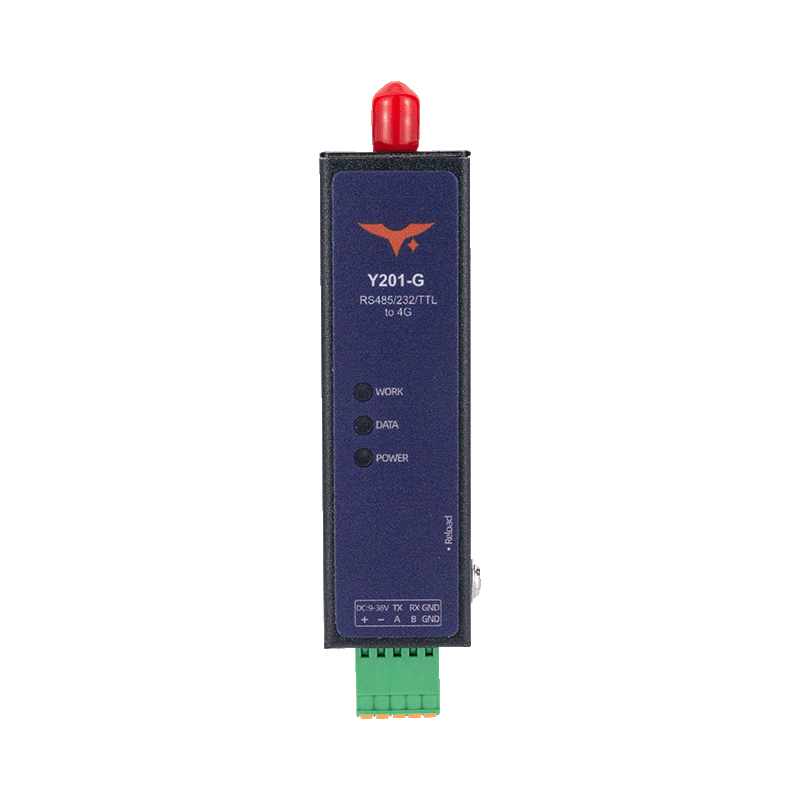

Y201-G 迷你 4G DTU 规格书
参考手册： Y201-G 技术手册国家覆盖： 国家覆盖快速判断
目录
1. 概述
Y201-G 是 Y201 迷你 DTU 家族中的 4G Cat1 型号，用于实现串口与蜂窝网络之间的数据互传。设备支持全网通 4G、宽电压供电、4 路 Socket 透传，并支持 TCP/UDP/HTTP/MQTT、点对点传输、短信透传、Modbus 采集 JSON 上报等能力。
产品面向工业远程监控、能源计量、楼宇自动化、环境监测等场景，适合在无有线网络条件下完成设备联网和远程运维。
| 项目 | 描述 |
|---|---|
| 产品定位 | 工业级 4G Cat1 串口 DTU |
| 供电 | 9~36 VDC 宽电压 |
| 串口接口 | RS232 / RS485 / TTL（按型号） |
| 蜂窝网络 | LTE Cat1 全网通 |
| Socket 通道 | 每路串口支持 A/B/C/D 共 4 路 |
| 配置方式 | 配置工具 + 串口AT / 网络AT / 短信AT |
定位亮点
- 小尺寸机身，便于机柜与端侧设备集成
- 支持 4 路 Socket 并行通道，便于多平台并发接入
- 支持短信透传、透传AT、离线缓存，提升弱网可用性
- 内置软硬件看门狗与异常自恢复机制
- 支持 Modbus 主动采集与 JSON 上报，降低平台解析成本
2. 订购信息
2.1 型号命名
Y201-G-IF
G：4G Cat1 上行IF：串口接口类型（485 / 232 / TTL）
2.2 SKU 说明
| SKU | 串口接口 | 典型场景 |
|---|---|---|
| Y201-G-485 | RS485 | 工业总线与仪表采集 |
| Y201-G-232 | RS232 | 传统串口设备联网 |
| Y201-G-TTL | TTL | 嵌入式主板直连 |
2.3 标准包装
1× Y201-G 设备、产品资料（电子版）、保修资料。
可选配件：4G 天线、电源适配器、串口线束、安装附件。
3. 主要特性
- 全网通 4G Cat1：支持 FDD/TDD 主流频段，满足国内工业通信需求。
- 宽电压与高可靠：9~36V 输入，支持防反接与静电 4 级防护。
- 多接口可选：支持 RS232/RS485/TTL，串口参数可灵活配置。
- 多协议透传：支持 TCP / UDP / HTTP / MQTT / 点对点 / 短信透传。
- 4 路 Socket 架构：单路串口可并行启用 A/B/C/D 通道。
- 数据增强能力：支持注册包、心跳包、离线缓存、数据格式转换。
- 智能采集上报：支持 Modbus 主动轮询与 JSON 上报。
- 运维能力完善：支持本地升级、HTTP 升级、远程 AT、远程设备管理。
4. 技术规格
4.1 电气与环境
| 参数 | 规格 |
|---|---|
| 尺寸 | 74.6 x 22.6 x 18.1 mm（不含侧耳、天线座及端子） |
| 工作温度 | -35~75 C（标准） |
| 扩展温度 | -40~85 C（扩展） |
| 工作湿度 | 5%~95% RH（非冷凝） |
| 供电接口 | 5P 2.54 mm 拔插式端子 |
| 供电电压 | 9~36 VDC |
| 供电电流 | 100 mA @ 12V |
4.2 射频参数
| 参数 | 规格 |
|---|---|
| LTE-FDD | B1 / B3 / B5 / B8（上/下行 5/10 Mbps） |
| LTE-TDD | B34 / B38 / B39 / B40 / B41（上/下行 2/8 Mbps） |
| 发射功率（FDD） | Class 3（23 dBm ±2 dB） |
| 发射功率（TDD） | Class 3（23 dBm +1/-3 dB） |
4.3 串口参数
| 参数 | 规格 |
|---|---|
| 接口类型 | RS232（3P）/ RS485（2P）/ TTL（3P） |
| 波特率 | 1200~460800 bps（默认 115200） |
| 校验位 | NONE / ODD / EVEN |
| 数据位 | 8 |
| 停止位 | 1 / 2 |
| 流控 | NFC / 485 |
4.4 软件协议与功能
| 项目 | 规格 |
|---|---|
| 网络协议 | DNS / TCP / UDP / PING |
| 透传协议 | TCPClient / UDPClient / HTTP / MQTT / 点对点 / 短信 |
| Socket 能力 | 每路串口 SocketA/B/C/D 四通道（默认启用 A） |
| 打包机制 | 长度 64~1024（默认 1024）；间隔 1~300 ms（默认 5 ms） |
| 注册/心跳 | 每路串口独立配置，默认关闭 |
| 升级方式 | 本地 USB 升级 + HTTP 升级 |
5. 接口与指示灯
5.1 主要接口
| 接口 | 说明 |
|---|---|
| 电源端子 | 5P 2.54 mm，支持宽压输入 |
| 串口端子 | RS232 / RS485 / TTL（按型号） |
| SIM 卡槽 | 蜂窝网络接入 |
| 天线接口 | 4G 天线连接 |
| USB | Micro USB（升级/维护） |
5.2 指示灯与按键
| 项目 | 含义 |
|---|---|
| Power | 上电常亮 |
| WORK | 快闪：未入网；慢闪：已接入基站 |
| DATA | 灭：未连接服务器；亮：已连；闪：串口有数据 |
| Reload 按键 | 长按 3~10 秒恢复默认参数 |
6. 机械与安装
| 项目 | 说明 |
|---|---|
| 外形尺寸 | 74.6 x 22.6 x 18.1 mm |
| 安装方式 | 可挂装或导轨式安装（按项目附件） |
安装建议：
- 天线尽量远离强干扰源和大电流线束；
- 电源侧建议加熔断与防浪涌保护；
- RS485 布线建议使用屏蔽双绞线并规范接地。
7. 应用说明
- 串口设备 4G 上云：将 PLC、传感器、仪表串口数据回传云平台。
- 多中心并发接入：使用 4 路 Socket 分离监控、运维、备份和业务通道。
- 短信应急通道：在弱网或维护场景通过短信透传/短信 AT 实现控制。
- 主动采集上报：开启 Modbus 轮询与 JSON 上报，减少平台端轮询压力。
- 远程运维升级：利用网络 AT 与 HTTP 升级降低现场维护成本。
详细参数配置和 AT 指令见 Y201-G 技术手册。
- 制造商： 湖南研几科技有限公司
- 地址： 中国湖南省长沙市雨花区迎新路复地星光天地 1 栋 21014 室
- 邮箱： hi@yengear.com
- 网站： www.yengear.cn
