Y301-220/222 串口 I/O 模块规格书 ​

Y301-220Y301-222

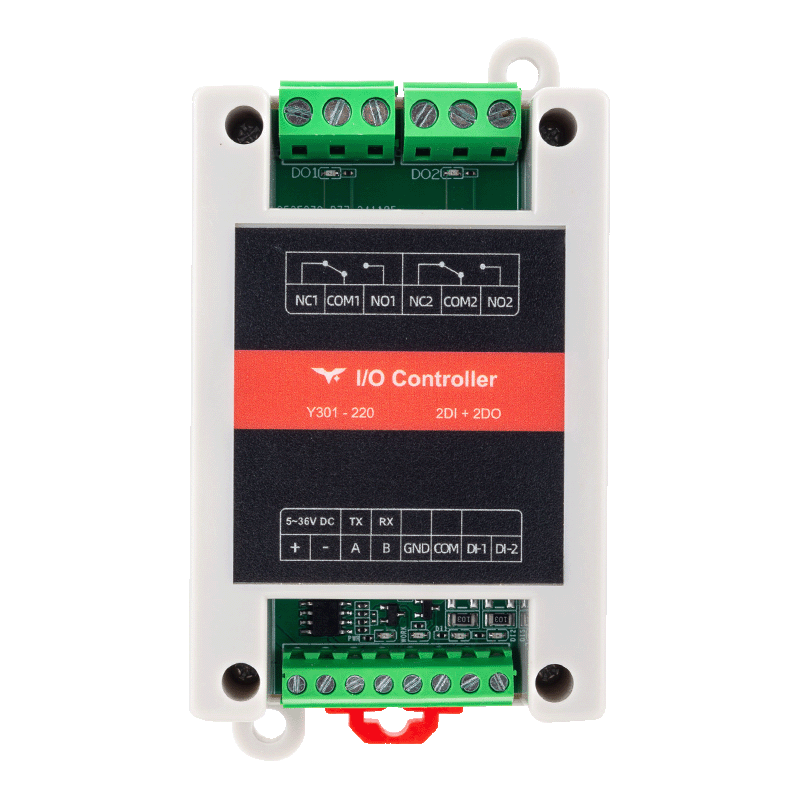

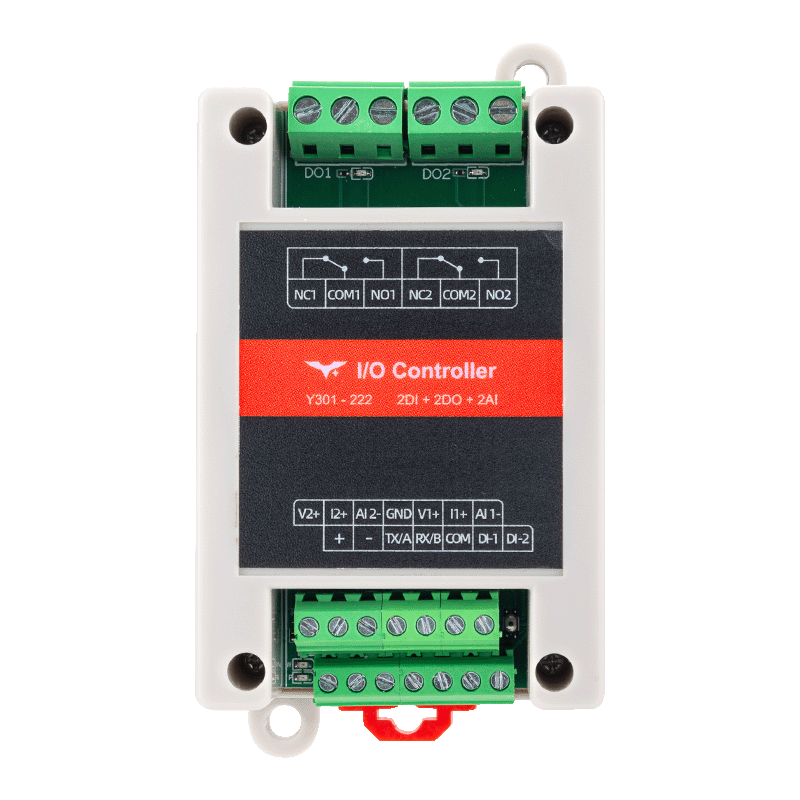

Y301-220产品图片Y301-222产品图片

目录 ​

  1. 概述
  2. 订购信息
  3. 主要特性
  4. 技术规格
  5. 接口与引脚说明
  6. 机械与环境
  7. 自动化与联动规则
  8. Modbus 地址快速对照

1. 概述 ​

Y301-220/222是高功率串行I/O扩展模块，结合光隔离数字输入、10A继电器输出和（Y301-222）支持 0–5 V、0–10 V 或 4–20 mA（默认）传感的双模拟输入。两种型号都通过RS485/RS232/TTL支持Modbus-RTU，可轻松集成到PLC、SCADA系统或远程遥测面板。

型号数字输入数字输出模拟输入典型角色
Y301-22022 × SPDT–设备监控 + 控制
Y301-22222 × SPDT2（0–5 V / 0–10 V / 4–20 mA，默认电流）过程监控 + 控制

模拟输入功能仅适用于Y301-222。

定位亮点 ​

  • 82 × 54 × 32 mm外壳，带DIN导轨和螺丝安装
  • AC 277V/10A继电器触点，适用于HVAC、照明和水泵控制
  • 内置自动化引擎，带联动规则、DO保持和DIP寻址

2. 订购信息 ​

2.1 型号配置 ​

I/O 编码按 DI / DO / AI / AO 表示单台模块的通道数量；没有 AO 的型号省略第四位。

型号DIDOAIAO
Y301-2202200
Y301-2222220

完整编码规则和示例请参阅 Y301 型号说明。

2.2 接口选项 ​

所有型号均提供以下串口选项：

接口类型说明
RS485标准配置，支持Modbus-RTU多节点总线
RS232可选配置，适用于点对点通信
TTL部分型号可选，适用于直接MCU集成

2.3 订购表 ​

SKU描述
Y301-2202路DI + 2路DO，高功率继电器
Y301-2222路DI + 2路DO + 2路AI，组合模块

2.4 标准包装 ​

1× Y301模块，快速参考指南（数字版），保修单。可选套件：USB-RS485转换器、DIN夹具、电源、屏蔽电缆。

3. 主要特性 ​

  1. 高功率继电器输出 – AC 277V/10A或DC 28V/10A，银合金触点。
  2. 光隔离DI带脉冲计数 – 上升/下降沿捕获，可配置去抖（5–255 ms）。
  3. 模拟输入 – Y301-222 提供 2 路 0–5 V、0–10 V 或 4–20 mA（默认）输入。
  4. 自动化引擎 – 最多4个联动规则，DI跟随、脉冲、延迟、循环、定时器、AI阈值（222）、逻辑模式。
  5. 状态保持与寻址 – 可配置DO保持（软或完全）、Y301-222 的 5 位 DIP偏移加软件基地址。
  6. 坚固结构 – 5–36V DC输入、-40°C~85°C、硬件看门狗、Reload 按钮。

4. 技术规格 ​

4.1 电气与环境 ​

参数规格
供电电压DC 5~36V
工作温度-40°C ~ +85°C
湿度5~95% RH，非冷凝

4.2 数字输入（2通道） ​

项目规格
类型干/湿接点，光隔离
有源输入电压按所供硬件输入范围确认，接线说明中的激励 / 信号参考为 5–36 VDC
采样率100 Hz
脉冲计数器32位，上升/下降沿可选
去抖5–255 ms（默认50 ms）

4.3 数字输出（2 × SPDT继电器） ​

项目规格
触点额定值AC 277V 10A / DC 28V 10A
电气寿命额定负载下100k次循环
状态保持软重启按固件；断电保持需对应选项；Y301-220 不支持

4.4 模拟输入（Y301-222，2通道） ​

项目规格
输入类型Y301-222：2 路；0–5 V、0–10 V 或 4–20 mA（默认），订购选定，按对应端子图

输入读数以 mV 或 µA 表示；不沿用未获确认的分辨率、精度、采样率、阻抗及过压数值。

4.5 通信 ​

项目规格
接口RS485（2线），RS232，TTL可选
协议Modbus-RTU从站
支持功能码0x01、0x02、0x03、0x04、0x05、0x06、0x0F、0x10
波特率600–230400 bps（默认9600）
从站地址1–255（软件）+ DIP偏移0–31
帧格式[从站地址][功能码][数据][CRC低][CRC高]

4.6 出厂默认值 ​

参数默认值
设备地址1
波特率9600
数据位 / 停止位 / 校验位8 / 1 / 无
输出保持软重启保持按固件；断电保持需相应选项；Y301-220 不支持保持
脉冲计数模式上升沿（0x0041 = 1）
脉冲消抖50 ms（0x0042 = 50）

5. 接口与引脚说明 ​

5.1 端子概览 ​

组描述
电源V+、V-螺钉端子 + DC 5.5×2.1 mm插孔
DIP 开关仅 Y301-222，SW1–SW5 地址偏移
Reload按住3–15秒恢复出厂默认值
DICOM、DI1–DI2
DO通道1–2的NCn / COMn / NOn
AI（仅 222）各路 Vn+、In+、AIn−，按所订输入图
通信A/B/GND（RS485）或TX/RX/GND（RS232/TTL）

5.2 接线指导 ​

  • 按模块功耗和线缆载流量选择供电线与上游保险丝。
  • DI 按实物公共端和对应电路接线，干接点需外部激励；有源与激励信号使用 5–36 VDC。完整接线见使用说明书。
  • DO：为感性负载添加RC缓冲器（AC）或续流二极管（DC）；保持负载在继电器额定范围内。
  • AI（222）：电压模式直接连接，电流模式使用电流回路端子。
  • RS485：屏蔽双绞线，总线两端120 Ω终端，带公共参考地。

6. 机械与环境 ​

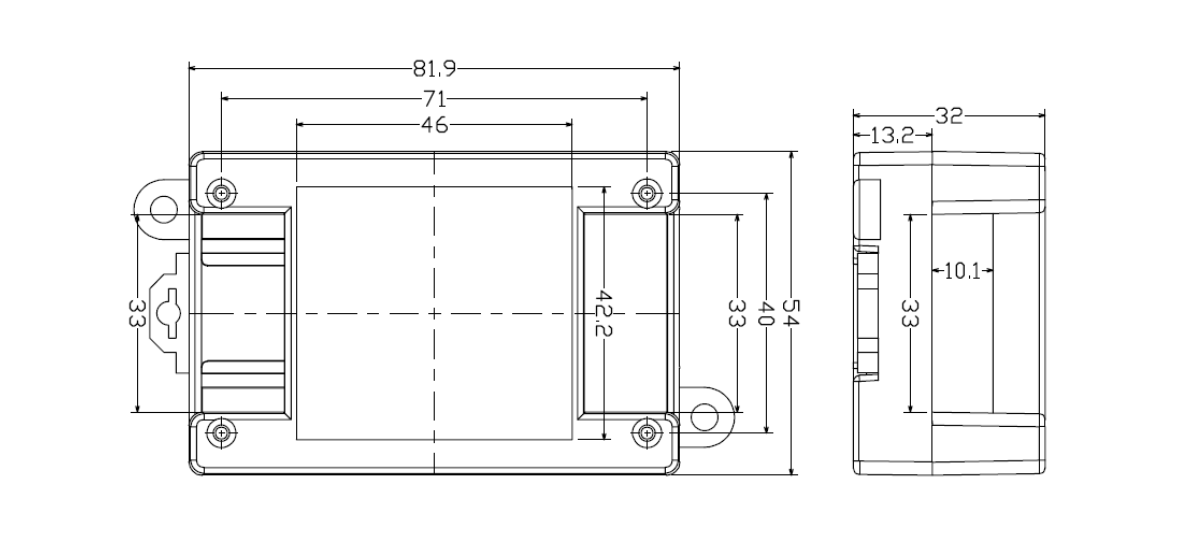

Y301-220/222尺寸

项目数值
尺寸82 × 54 × 32 mm
安装35 mm DIN导轨夹具或螺钉槽
防护未规定，按具体硬件确认
外壳未规定，按具体硬件确认

安装时为端子、Reload 和导轨夹留出操作空间。

7. 自动化与联动规则 ​

模式描述
DI跟随DO镜像DI状态
脉冲/延迟脉冲输出、延迟控制
基于时间单次调度、循环调度、每日调度、启动延迟动作
AI 阈值（仅 222）模拟输入电压或电流的高、低阈值触发
逻辑AND / OR / XOR
其他按钮模式、周期循环
  • 最多4个规则（每个DO通道2个）
  • 规则寄存器起始地址为 0x0080，每条规则占用8个寄存器（16字节）
  • 规则本地执行，无需主机轮询
  • 如果多个规则发生冲突，后定义的规则优先级更高

8. Modbus 地址快速对照 ​

本节仅使用 Modbus 地址（0xXXXX），不使用 PLC 地址。

8.1 DI / DO / AI ​

类型通道Modbus 地址访问方式
DIDI10x0000RO
DIDI20x0001RO
DODO10x0000RW
DODO20x0001RW
AI（仅 222）AI1 电压0x0000RO
AI（仅 222）AI1 电流0x0001RO
AI（仅 222）AI2 电压0x0002RO
AI（仅 222）AI2 电流0x0003RO

8.2 关键保持寄存器 ​

地址名称访问方式说明
0x002A运行从机地址RO设备地址 + DIP 偏移
0x002BDIP 偏移地址ROY301-222 为 0-31；Y301-220 不支持 DIP 偏移
0x003E设备地址RW1-255
0x003F广播模式RW0/1/2
0x0040输出保持模式RW仅 Y301-222 支持；可用模式按固件确认
0x0041脉冲计数边沿模式RW0=下降沿，1=上升沿
0x0042脉冲消抖时间（ms）RW5-255
0x0055RTC 时间（Unix）RW32 位
0x0057波特率RW32 位
0x0059数据位RW8/9
0x005A停止位RW1/2
0x005B校验位RW0=None，1=Odd，2=Even

8.3 计数器、规则块与特殊寄存器 ​

地址名称说明
0x0500DI1 计数器32 位，写入 0 清零
0x0502DI2 计数器32 位，写入 0 清零
0x0080规则块1每条规则占8个寄存器
0x0088规则块2每条规则占8个寄存器
0x0090规则块3每条规则占8个寄存器
0x0098规则块4每条规则占8个寄存器
0x0800特殊寄存器0x5500 重启；0x0055/0x5555 恢复出厂并重启

型号差异与保持 ​

Y301-220 不支持 DO 保持或拨码地址偏移；仅使用软件地址。Y301-222 支持软重启保持及 0–31 拨码偏移，断电保持须订购相应固件。0x0040 先读回再选择所支持模式，不假定所有型号默认保持。Y301-222 才有模拟输入。

DI 的 100 Hz 为采样率，不代表最高计数脉冲频率；脉冲计数还受去抖和时序影响。供电电流、海拔、DI 输入电流、最小继电器负载及切换时间未规定，按实际硬件确认。
