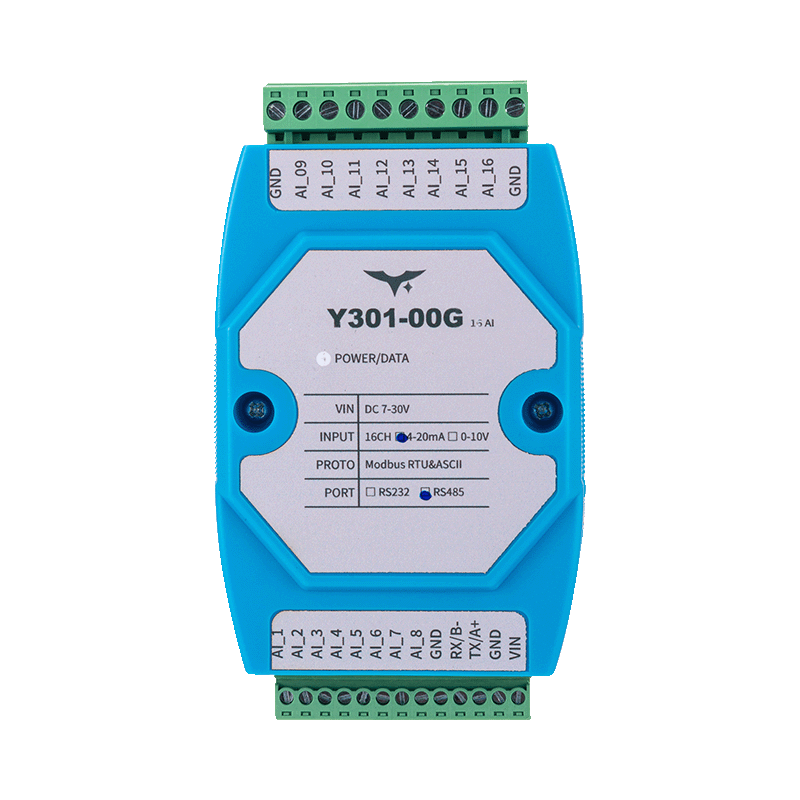

Appearance
Y301-006/008/00G 串口 I/O 模块（模拟量输入）规格书
| Y301-006 | Y301-008 | Y301-00G |
|---|---|---|
 |  |  |
1. 概述
提供 6、8、16 路模拟输入，通过 Modbus RTU/ASCII 将 4–20 mA 或 0–10 V 读数传给 PLC、SCADA、边缘控制器。
2. 订购信息
编码按 DI/DO/AI/AO，输入型号省略末位 AO，接口和信号版本不追加到产品型号；完整编码见 Y301 型号说明。
| 型号 | DI | DO | AI | AO | 接口 |
|---|---|---|---|---|---|
| Y301-006 | 0 | 0 | 6 | 0 | RS485 / RS232 |
| Y301-008 | 0 | 0 | 8 | 0 | RS485 / RS232 |
| Y301-00G | 0 | 0 | 16 | 0 | RS485 / RS232 |
订购时选择 4–20 mA 或 0–10 V 输入硬件。逐通道切换及混配能力须按具体硬件说明，不可假定由软件切换。模块、快速参考及保修卡为标准包装；选配屏蔽线、USB-RS485 和导轨电源（输入型 12/24 V、输出型 24 V）。
3. 主要特性
12 位 ADC，信号按第 8 节规则换算；7–30 VDC 电源、电源及通道灯、JYDAM 配置工具用于通信、读数、地址和波特率。
4. 技术规格
| 参数 | 规格 |
|---|---|
| 电源 | 7–30 VDC |
| 功耗 / 湿度 | 未规定 |
| 指示 | 1 个电源 LED，各 AI 通道 LED |
| 工作温度 | -40～+85 °C |
| 尺寸 / 安装 / 重量 | 100 × 70 × 35 mm / 35 mm DIN 导轨 / 约 60 g |
| 输入 | 按硬件选择 4–20 mA 或 0–10 V |
| 分辨率 | 12 位，4096 步 |
| 精度 / 线性 / 采样 / 阻抗 / 过压保护 | 所订硬件未规定，不沿用旧版假定值 |
| 接口 / 协议 | RS485 / RS232；Modbus RTU / ASCII |
| 波特率 | 2400、4800、9600、19200、38400 bps；默认 9600 |
| 地址 | 平台参考 0–255；正常轮询应分配除 0、254 外的唯一地址 |
| 默认格式 | 9600 bps，8 数据位、无校验、1 停止位 |
| 隔离 | 部分平台版本描述有 RS485 隔离；范围和测试电压按订购硬件确认 |
5. 接口与指示
电源 VIN/GND；RS485 A/B/GND；RS232 TX/RX/GND；AI1–AIn 为信号正，COM 为公共负。V_out 未使用，不能给传感器供电。电源灯表示有电，各通道指示状态按具体硬件定义。
6. 接线指导
7–30 VDC 使用 18–22 AWG 线及 500 mA 过流保险丝。核对极性，断电接线。RS485 用屏蔽双绞线，A/A、B/B、GND/GND，总线物理两端按需要接 120 Ω。RS232 用所订针脚，线长按波特率、电容和现场环境选择，不能一概认定 15 m。
电压正接 AI、负接 COM，适合三线电压传感器；电流回路经过 AI 与 COM，并纳入变送器供电，适合二线或四线电流变送器。完整图见使用说明书。
7. 机械与环境
ABS 外壳，100 × 70 × 35 mm，35 mm DIN 导轨，约 60 g，防护等级未规定。上下各留至少 15 mm、两侧各 10 mm 接线和通风。
8. 通信与配置
AI 用 0x04 读输入寄存器，只读实装通道，协议地址从 0 开始：
| 通道 | 协议地址 | PLC 标号 | 型号 |
|---|---|---|---|
| AI1–AI6 | 0x0000–0x0005 | 30001–30006 | 006/008/00G |
| AI7–AI8 | 0x0006–0x0007 | 30007–30008 | 008/00G |
| AI9–AI16 | 0x0008–0x000F | 30009–30016 | 00G |
平台定义 实际值 = raw ×0.001，电压单位为 V。电流模式单位和端点须以已知电流验证，不能按 0–10000 归一化，也不能套用 Y331 采样电阻公式。
参数以 0x03 读取、0x06 写入保持寄存器：
| 参数 | 协议地址 | PLC 标号 | 说明 |
|---|---|---|---|
| 波特率码 | 0x03E8 | 41001 | 1=2400，2=4800，3=9600，4=19200，5=38400 |
| 保留 | 0x03E9 | 41002 | 不要写入 |
| 地址偏移 | 0x03EA | 41003 | 该平台无拨码地址偏移，值为设备地址 |
平台标称默认 9600，但波特率表又把代码 0 列为 38400；先读回，修改时用明确的 1–5 代码。改地址或串口后重启，主机随之更新。保存的默认地址 0 不接受正常轮询；总线上只接一台，用厂商配置地址 254 分配唯一轮询地址。254 不是标准 Modbus 广播 0。
9. 诊断与常见问题
无读数检查传感器供电与接线；不通查串口及地址，只在单设备时用 254；不稳查屏蔽接地。输入物理版本在订购时确定，混配或切换须具体硬件说明。支持 RTU/ASCII，发现设备后须分配唯一地址再接入多设备总线。
