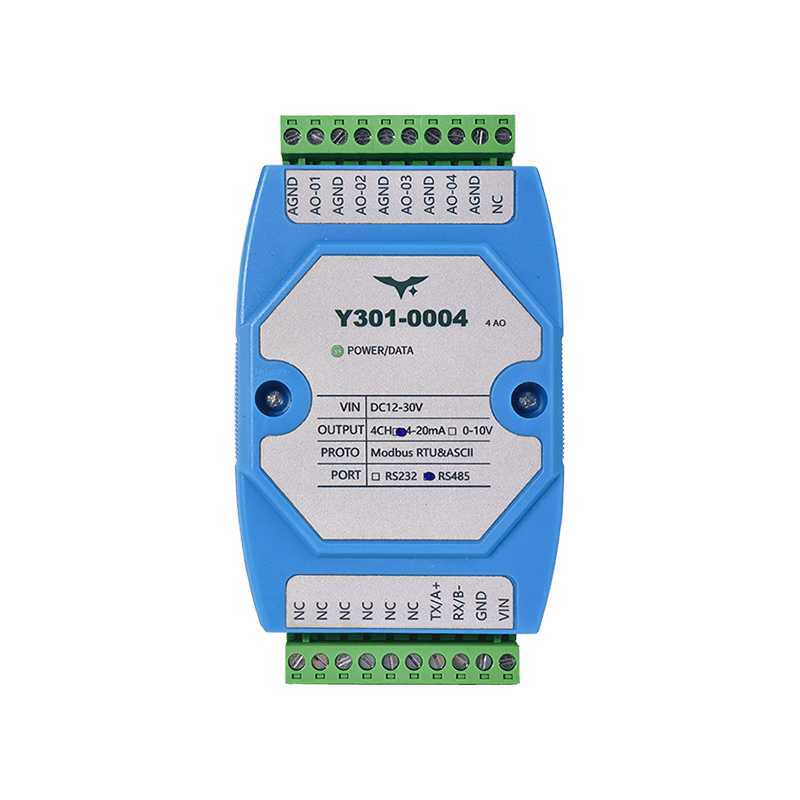

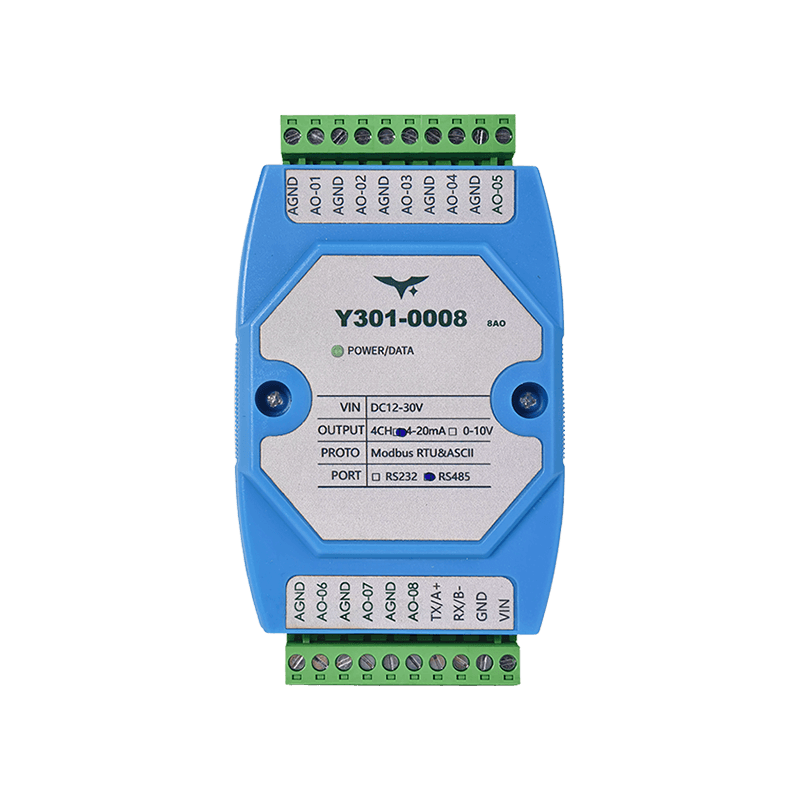

Appearance
Y301-0004/0006/0008 串口 I/O 模块（模拟量输出）规格书
| Y301-0004 | Y301-0006 | Y301-0008 |
|---|---|---|
 |  |  |
1. 概述
提供 4、6、8 路模拟输出，通过 Modbus RTU/ASCII 控制 0–10 V 或 4–20 mA 接收器，可用于 PLC、SCADA、楼宇及实验平台。
2. 订购信息
编码按 DI/DO/AI/AO，输入型号省略末位 AO，接口和信号版本不追加到产品型号；完整编码见 Y301 型号说明。
| 型号 | DI | DO | AI | AO | 接口 |
|---|---|---|---|---|---|
| Y301-0004 | 0 | 0 | 0 | 4 | RS485 / RS232 |
| Y301-0006 | 0 | 0 | 0 | 6 | RS485 / RS232 |
| Y301-0008 | 0 | 0 | 0 | 8 | RS485 / RS232 |
选择 0–10 V、4–20 mA 或组合版。仅组合版通过内部跳线逐路切换，固定版不具备另一信号类型。模块、快速参考及保修卡为标准包装；选配屏蔽线、USB-RS485 和导轨电源（输入型 12/24 V、输出型 24 V）。
3. 主要特性
14 位 DAC，寄存器步进与物理输出分辨率分别理解；光隔离 RS485、可选 RS232、JYDAM 工具设置输出及检查通信；保持可配置，使用前验证交付固件上电行为。
4. 技术规格
| 参数 | 规格 |
|---|---|
| 电源 | 12–30 VDC |
| 典型功耗 | 24 V 下 11 mA，约 0.26 W |
| 隔离 | 光隔离 RS485，隔离电压未规定 |
| 工作温度 / 湿度 | -40～+85 °C / 0–95% RH，无冷凝 |
| 尺寸 | 100 × 70 × 35 mm |
| 输出 | 按硬件选择 0–10 V 或 4–20 mA，组合版用跳线 |
| 分辨率 | 14 位，16384 步 |
| 精度 | 平台参考 25 °C 下 ±0.03% FS，须按订购硬件核实 |
| 线性 / 建立时间 / 阻抗 / 负载 | 所订硬件未规定，不沿用旧版假定值 |
| 协议 | Modbus RTU / ASCII；Modbus TCP 须用外部网关 |
| 波特率 | 1200、2400、4800、9600、19200、38400、57600、115200 bps；默认 9600 |
| 地址 | 1–255；254 保留给单设备配置 |
| 默认地址 / 格式 | 1 / 9600 bps，8N1 |
5. 接口与指示
电源 VCC/GND；组合标签 TX/A+、RX/B− 按 RS485 或 RS232 版本定义，RS232 还用 GND；AO1–AOn 为信号正，AGND 为公共返回。配置跳线仅组合版具备。电源及通信 / 故障灯的状态按订购型号。
6. 接线指导
12–30 VDC 使用 18–22 AWG 线及 1 A 过流保险丝。核对极性，断电接线。RS485 用屏蔽双绞线，A/A、B/B、GND/GND，总线物理两端按需要接 120 Ω。RS232 用所订针脚，线长按波特率、电容和现场环境选择，不能一概认定 15 m。
电压接收器正接 AO、负接 AGND，选择前取得负载限值；电流接收器接 AO/AGND，先取得输出顺从电压和允许回路电阻。电流输出由模块提供，不额外串入回路电源。
7. 通信与配置
AO 为无符号 16 位保持寄存器，以 0x03 读、0x06 写单路、0x10 写多路；协议地址从 0 开始。
| 通道 | 协议地址 | PLC 标号 | 型号 |
|---|---|---|---|
| AO1–AO4 | 0x0000–0x0003 | 40001–40004 | 0004/0006/0008 |
| AO5–AO6 | 0x0004–0x0005 | 40005–40006 | 0006/0008 |
| AO7–AO8 | 0x0006–0x0007 | 40007–40008 | 0008 |
电压设定 V = raw/1000，0–10 V 对应 0–10000；电流设定 mA = raw/1000，4–20 mA 对应 4000–20000。12 mA 为 12000（0x2EE0），不是 0–10000 归一化。读回是设定值，实际输出须测量；只能写实装通道及所订范围。
| 参数 | 协议地址 | PLC 标号 | 说明 |
|---|---|---|---|
| 串口配置 | 0x03E8 | 41001 | bit0–7 波特率、bit8–9 校验、bit10–11 停止位 |
| 保留 / 版本相关 | 0x03E9 | 41002 | 平台资料有冲突，未取专用表不要写 |
| 地址偏移 | 0x03EA | 41003 | 配置设备地址 |
波特率码：0/3=9600，1=2400，2=4800，4=19200，5=38400，6=115200，7=57600，10=1200。8/9 出现在寄存器表但主规格未给对应速率，使用前确认。校验码 0=无、1=偶、2=奇；停止位码 0=1、1=2、2=1.5。修改一个字段要保留其他位，改地址串口后重启并以新值重连。
物理电压 / 电流仅组合版跳线选择；平台未定义 40303 输出模式寄存器。
8. 诊断与常见问题
无输出先查供电；不通核对地址、波特率、校验、停止位；精度问题先核对接收负载。固定版不靠软件切换信号，组合版按专用跳线图。RTU/ASCII 可直接使用，TCP 需网关。输出保持可配置，但启用参数和上电输出均应按固件验证后再依赖。
