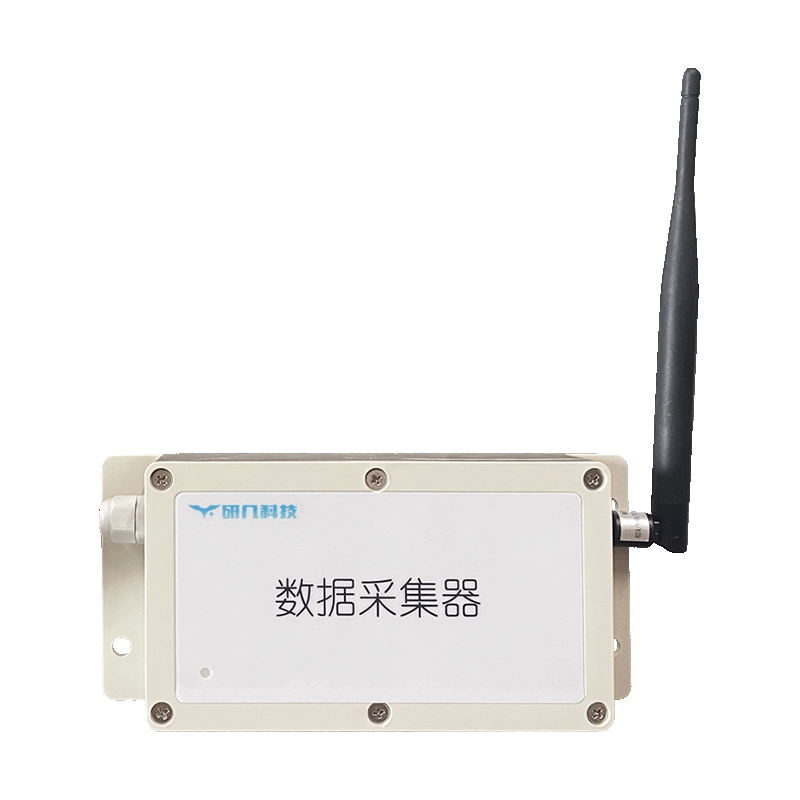

Y921 数据采集器规格书
| Y921 |
|---|
 |
目录
1. 概述
Y921 是一款工业级数据采集器，面向传感器、仪表、控制器和现场设备的数据采集与网络上报场景。产品支持 4G、WiFi、RJ45 Ethernet 三种通信方式，分别对应 Y921-G、Y921-W、Y921-R，可根据现场网络条件灵活选型。
设备可采集现场串口设备或监测终端的数据，并通过平台、云端服务或上位系统实现远程查看、数据上报、告警联动和运维管理。适用于环境监测、能源计量、农业环控、泵房机房监控和工业设备联网场景。
工作原理
- 设备接入现场传感器、仪表或控制器，采集运行数据和状态信息
- 设备通过
4G / WiFi / RJ45 Ethernet接入网络 - 采集到的数据按设定周期或事件触发上传到平台、服务器或业务系统
- 平台可对设备数据进行展示、记录、告警分析和远程运维
- 支持本地参数配置、远程维护和网络侧状态管理
适用场景
- 温湿度、液位、压力、电流、电表等现场数据采集
- 泵房、机房、配电间和无人值守站点远程监测
- 农业养殖、温室大棚和环境控制数据上报
- 仪表、PLC、控制器和串口终端的联网采集
2. 订购信息
型号命名
text
Y921-C
│ └── C: 通信方式（G / W / R）
└───── Y921: 数据采集器系列通信后缀说明
| 后缀 | 通信方式 | 说明 |
|---|---|---|
-G | 4G | 适合无有线网络的远程分散站点 |
-W | WiFi | 适合已有无线局域网覆盖的场景 |
-R | RJ45 Ethernet | 适合机房、配电间等稳定有线网络环境 |
典型型号示例
| 型号 | 通信方式 | 说明 |
|---|---|---|
| Y921-G | 4G | 4G 数据采集器 |
| Y921-W | WiFi | WiFi 数据采集器 |
| Y921-R | RJ45 Ethernet | 以太网数据采集器 |
下单建议确认项
| 项目 | 建议确认内容 |
|---|---|
| 型号 | Y921-C，确认通信方式 |
| 采集对象 | 传感器 / 仪表 / PLC / 控制器 |
| 通信方式 | 4G / WiFi / RJ45 Ethernet |
| 供电方式 | 按现场电源条件确认 |
| 串口类型 | RS485 / RS232 / TTL（按项目配置） |
| 协议需求 | Modbus RTU / TCP / UDP / HTTP / MQTT 等 |
| 上报方式 | 周期上报 / 事件触发 / 平台接入 |
标准包装
| 数量 | 物品 |
|---|---|
| 1 | Y921 数据采集器 |
| 1 | 产品资料 |
| 1 | 保修资料 |
可选配件：天线、电源适配器、串口线束、安装附件等。
3. 主要特性
- 多通信方式可选：支持
4G、WiFi、RJ45 Ethernet三种通信方式。 - 现场数据采集：适合接入传感器、仪表、PLC 和控制器等设备。
- 多协议接入：支持 TCP / UDP / HTTP / MQTT 等网络协议。
- Modbus 兼容能力：支持 Modbus 数据采集、协议转换或转发能力。
- 远程运维：支持参数配置、状态查看、远程维护和升级管理。
- 宽电压输入：适合工业现场和分散站点供电环境。
- 异常恢复能力：支持自动重连、保活和长期在线运行。
- 平台接入灵活：支持接入云平台、服务器或上位系统实现数据可视化。
4. 选型建议
型号对比
| 型号 | 通信方式 | 典型应用 | 推荐场景 |
|---|---|---|---|
| Y921-G | 4G | 远程数据上报 | 无有线网络、分散站点、户外场景 |
| Y921-W | WiFi | 局域网采集与上报 | 已有无线网络覆盖的现场 |
| Y921-R | RJ45 Ethernet | 有线网络采集 | 机房、配电间、稳定工业网络环境 |
快速选型建议
- 无有线网络且设备分散时，优先选择
Y921-G。 - 已有稳定无线局域网覆盖时，可优先选择
Y921-W。 - 需要更稳定的有线通信链路时，优先选择
Y921-R。 - 若需明确采集接口、协议细节和安装形式，应在下单前确认项目配置。
5. 技术规格
通信参数
| 参数 | 规格 |
|---|---|
| 通信方式 | 4G / WiFi / RJ45 Ethernet |
| 型号后缀 | -G / -W / -R |
| 网络接入 | 蜂窝网络 / 无线局域网 / 有线以太网 |
| 通信附件 | 天线或网口，按版本配置 |
电气与环境参数
| 参数 | 规格 |
|---|---|
| 供电电压 | 按通信版本配置 |
| 工作温度 | 按通信版本配置 |
| 工作湿度 | 5%~95% RH（非冷凝） |
| 安装环境 | 工业现场、机柜、控制箱或边缘站点 |
通信版本参考
| 型号 | 供电电压 | 典型工作温度 |
|---|---|---|
| Y921-G | 9~36 VDC | -35~75 C（扩展 -40~85 C） |
| Y921-W | 5~36 VDC | -40~85 C |
| Y921-R | 5~36 VDC | -40~85 C |
采集与协议能力
| 项目 | 规格 |
|---|---|
| 采集对象 | 传感器 / 仪表 / PLC / 控制器 |
| 串口接口 | RS485 / RS232 / TTL（按项目配置） |
| 网络协议 | DNS / TCP / UDP / HTTP / MQTT / PING |
| 数据能力 | 数据采集、透传、协议转换、状态上报 |
| 维护方式 | 本地配置、网络配置、远程维护 |
机械与结构参数
| 参数 | 规格 |
|---|---|
| 产品形态 | 工业级数据采集终端 |
| 外形尺寸 | 按通信版本与结构版本配置 |
| 安装方式 | 挂装 / 导轨 / 按项目附件配置 |
说明：不同通信版本的具体尺寸、接口数量和安装附件可按实际出货配置确认。
6. 接口与使用说明
典型接口
| 接口/部件 | 描述 |
|---|---|
| 电源输入 | 为设备提供工作电源 |
| 采集接口 | 用于连接传感器、仪表或控制器 |
| 通信接口 | SIM / WiFi / RJ45（按版本） |
| USB / 维护接口 | 用于本地升级与参数维护 |
典型状态
| 状态 | 含义 |
|---|---|
| 上电待机 | 设备已上电，等待联网或采集任务 |
| 已联网 | 已接入对应网络，可上传数据 |
| 采集中 | 正在采集现场设备数据 |
| 已上报 | 采集数据已上传平台或服务器 |
数据处理逻辑
- 设备采集现场设备数据。
- 数据按照设定规则进行打包、转换或转发。
- 通过对应网络链路上传至平台或服务器。
- 平台完成数据存储、展示、分析和告警处理。
7. 安装与应用建议
安装建议
- 设备应安装在便于接线、观察和维护的位置。
- 无线版本应远离强干扰源和金属遮挡；RJ45 版本应注意网线布线规范。
- 现场供电应稳定，并满足通信与采集同时工作的功率需求。
- 串口接线应与采集对象的接口类型、波特率和协议保持一致。
使用建议
- 首次上线前应先完成网络参数、采集参数和平台接入参数配置。
- 正式运行前应验证“设备采集、数据上传、平台接收”闭环逻辑。
- 若现场使用 Modbus 设备，应提前确认站号、波特率和寄存器映射。
- 分散站点建议启用保活、心跳或自动重连策略，以提升长期稳定性。
8. 重要说明
- 型号定义：
-G表示4G，-W表示WiFi，-R表示RJ45 Ethernet。 - 接口配置：具体采集接口类型和数量按出货版本或项目配置确认。
- 协议配置：不同现场设备的协议参数需在部署前逐项核对。
- 联网前提：远程上报依赖设备正常联网、平台在线及链路可用。
- 整机参数：尺寸、外壳和安装附件以实际出货版本为准。
- 制造商：湖南研几科技有限公司
- 地址：中国湖南省长沙市雨花区迎新路复地星光天地1栋21014室
- 邮箱：hi@yengear.com
- 网站：www.yengear.cn
